Safetip® STD: Estación de vaciado de sacos con tamiz modular
La Safetip® STD es una estación de vaciado manual higiénica, diseñada con un tamiz vibratorio con motor eléctrico. Combina limpieza, ergonomía y seguridad para la industria, garantizando la ausencia de cuerpos extraños y una calidad constante del producto. La criba vibratoria integrada directamente en la estación de vaciado de sacos permite introducir los ingredientes de forma totalmente segura.
La malla de tamizado depende de sus polvos desgranados, en general la malla del tamiz tiene un tamaño entre 1,5 mm y 4 mm.
La gama de vaciadores de sacos SH está disponible en varias versiones: desde la cámara simple ergonómica hasta la cámara totalmente confinada con guantes aislantes para el operador.
Recinto, cabina de vaciado multiformato: nuestros estándares ofrecen varios formatos y diseños de recintos de confinamiento / 5 diseños principales:
- S01 Versión económica: Versión económica que integra bandeja y bordes para recentrar el polvo vaciado.
- S02 Versión cabina: integra una campana cerrada sin puerta, pero con posibilidad de conexión a su sistema de eliminación de polvo.
- S03 Cabina con puerta: cabina para verter sacos totalmente cerrada con puerta articulada con bisagras y cilindros de gas. La puerta puede equiparse con guantes para manipular los polvos sin contacto con el operador.
- S03 X Cabina con puerta con guantes: vertedero de sacos totalmente cerrado con puerta articulada con bisagras y cilindros de gas. La puerta está equipada con guantes para manipular los polvos sin contacto con el operador.
- S04 Versión compacta: para evitar la presencia de juntas de fuelle, la cubierta de contención forma parte integrante de la tamizadora vibratoria y solo una mesa fija no vibratoria permite al operador vaciar las bolsas de forma ergonómica y cómoda.
- S05 Tolva de vaciado «túnel»: Tolva de vaciado «túnel» que permite un almacenamiento intermedio de gran volumen de sus polvos tamizados.
|
Modelo |
ST 600 |
ST 900 |
|---|---|---|
|
Ancho de apertura |
800 mm |
1000 mm |
|
Longitud de las bolsas |
650 mm |
850 mm |
|
Ø Tamiz |
600 mm |
900 mm |
-
Higiene5
Tabla comparativa: Gama de estaciones de vacío de bolsas Safetip®
| Gama | ST-01 | ST-02 | ST-03 | ST-03X | ST-04 | ST-05 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vista previa | ||||||||||||
| Uso | Versión abierta Bordes antiderrame |
Campana cerrada sin puerta para conexión al sistema de eliminación de polvo | Recinto cerrado Puerta acristalada articulada sobre cilindros de gas |
Evolución del ST-03 con caja de guantes | Monobloque: la cubierta forma un todo con la tamizadora Mesa de depósito fija |
Gran volumen: tolva de vaciado alargada que sirve de almacenamiento intermedio | ||||||
| Altura del suelo de la bandeja (mm) | 900 | |||||||||||
| Altura de la brida de vaciado (mm) | 480 | 480 | 480 | 480 | 480 | / | ||||||
| Modelo (Ø Tamiz mm) | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 |
| Despojo- ssiérage (m³/h) |
/ | 800 | 1000 | 800 | 1000 | 500 | / | 800 | 1000 | 800 | 1000 | |
| Ø Salida del producto (mm) | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 | 600 | |
Modo de funcionamiento:
- Apertura de la puerta montada sobre cilindros de gas y colocación de la bolsa sobre la mesa extraíble
- Colocación de la bolsa sobre la criba
- Apertura de la bolsa
- Vaciado de la bolsa
- Puesta en marcha del tamiz vibratorio para eliminar todos los cuerpos extraños contenidos en el material
Estructura y ergonomía
- Chasis de recepción: Tolva de vaciado robusta sobre patas con conexión integrada para el sistema de desempolvado.
- Soporte de la bolsa: Rejilla (criba) de sujeción extraíble situada encima del tamiz para facilitar la manipulación.
- Seguridad: Cuchilla de seguridad integrada para una apertura precisa y sin esfuerzo de las bolsas.
- Acceso (opcional): Puerta articulada asistida por cilindros de gas, que garantiza el mantenimiento automático en posición abierta o cerrada.
Sistema de tamizado vibratorio
- Motorización: Motovibrador industrial eléctrico (alimentación 400 V / trifásico / 50 Hz).
- Diseño del tamiz: Cuerpo cónico con salida central de borde liso para una evacuación total sin zonas de retención.
- Medio filtrante: Malla de tamizado de alta resistencia pegada a un marco intercambiable.
- Montaje y tensión: Brida de sujeción de 3 brazos con anillo de sujeción central roscado para un montaje rígido y rápido.
- Aislamiento mecánico: Suspensión sobre muelles helicoidales y conexiones mediante manguitos flexibles de compensación para aislar las vibraciones del resto de la estructura.
Principales ventajas de la estación de cribado
- Flexibilidad del cribado: Rejilla de cribado intercambiable, perfectamente adaptada a diferentes productos o a los estándares de calidad más estrictos.
- Diseño de acero inoxidable de alta resistencia: Una construcción robusta de acero inoxidable para un uso duradero, incluso en los entornos industriales más exigentes.
- Ergonomía optimizada para el operador: Altura de trabajo ajustada y manipulación reducida para mejorar la comodidad y la seguridad en el puesto de trabajo.
- Mantenimiento rápido: Gran rapidez en el cambio de rejillas para una adaptabilidad máxima durante los cambios de producción.
- Adaptabilidad y seguridad: Opciones disponibles en versión ATEX, con soluciones de contención avanzadas y sistemas de desempolvado integrados.
Puntos fuertes del equipo
- Protección reforzada: Tamiz integrado e intercambiable que retiene todas las impurezas de sus polvos e ingredientes.
- Ajuste flexible: Amplitud e intensidad del tamiz vibratorio ajustables. Motor eléctrico silencioso (sin vibrador neumático ruidoso).
- Higiene óptima: Acabado pulido espejo y ángulos redondeados para eliminar las zonas de retención y facilitar el flujo.
- Manejo sencillo: Tamiz y rejilla extraíbles rápidamente y sin herramientas para un acceso seguro.
- Limpieza simplificada: Desmontaje intuitivo de la rejilla que permite un ahorro de tiempo considerable durante los ciclos de lavado.
Media
Nuestro equipo en video
Discover our range of bag emptying machines with integrated Safetip® sieve
Discover our range of bag emptying machines with integrated Safetip® sieve
Nuestro equipo en fotos

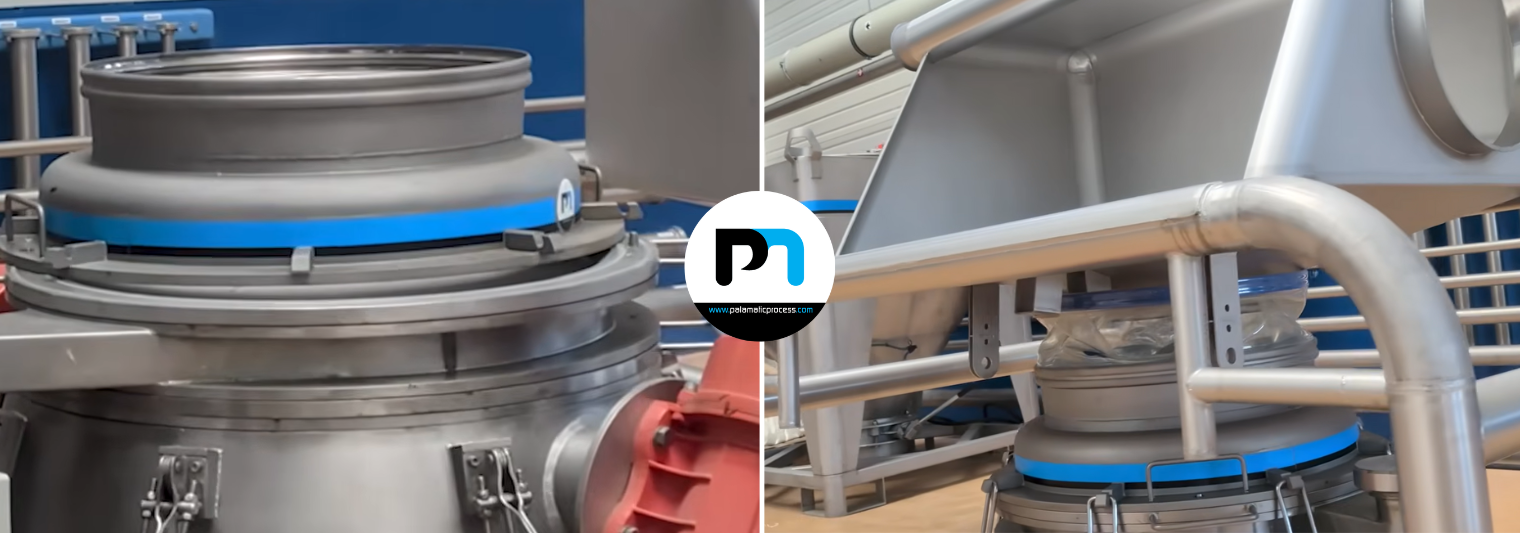

Tamiz
Tamiz modular para facilitar su limpieza.
Conexión tamiz
Unión entre el tamiz y el vaciador de sacos para reducir las pérdidas.
Asa tamiz
Permite acceder rápidamente al filtro para limpiarlo o cambiarlo.
Features
Las características técnicas
La estación Safetip® se distingue por sus características técnicas de vanguardia, diseñadas para satisfacer los requisitos más estrictos de la industria de productos a granel. Su diseño modular permite una integración fluida en sus líneas de producción, al tiempo que garantiza una fiabilidad mecánica ejemplar. Ya sea por cuestiones de higiene, caudal o precisión de tamizado, cada componente se selecciona por su durabilidad y rendimiento. La siguiente tabla presenta las especificaciones nominales que permiten ajustar el equipo a sus requisitos operativos específicos.
| RENDIMIENTO | 2 a 6 bolsas/min |
|---|---|
| MATERIALES DE CALDERERÍA | Acero pintado, acero inoxidable 304L, acero inoxidable 316L |
| MATERIALES DE LA TAMIZ | Acero inoxidable 304L, acero inoxidable 316L |
| TAMAÑO DE LAS MALLAS | 1,5 mm a 4 mm |
| ESTANQUEIDAD DE LOS TAMICES | Junta tórica |
| MANGUITO FLEXIBLE | BFM Fitting PU |
| POTENCIA ELÉCTRICA (600/900) | 1 x 0,3 kW / 1 x 0,3 kW / 2 x 0,9 kW |
Características técnicas: Serie Safetip® 600
|
MODELOS |
LONGITUD DE LAS BOLSAS (mm) |
ALTURA DE LA BANDEJA (mm) |
Ø TAMIZ (mm) |
DESPOLVEO (m³/h) |
Ø DE DRENAJE (mm) |
Lo (mm) |
PUERTA DE ACCESO |
|---|---|---|---|---|---|---|---|
|
ST-S01 600 |
650 |
900 |
600 |
N/A |
200 |
480 |
Sin puerta |
|
ST-S02 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Sin puerta |
|
ST-S03 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Vidrio templado de seguridad |
|
ST-S03 X 600 |
650 |
900 |
600 |
500 |
200 |
480 |
Vidrio templado de seguridad |
|
ST-S04 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Sin puerta |
|
ST-S05 600 |
650 |
900 |
600 |
800 |
600 |
0 |
Sin puerta |
Características técnicas: Serie Safetip® 900
|
MODELOS |
LONGITUD DE LAS BOLSAS (mm) |
ALTURA DE LA BANDEJA (mm) |
Ø TAMIZ (mm) |
DESPOLVEO (m³/h) |
Ø DE VACIADO (mm) |
Lo (mm) |
PUERTA DE ACCESO |
|---|---|---|---|---|---|---|---|
|
ST-S01 900 |
850 |
900 |
900 |
N/A |
250 |
480 |
Sin puerta |
|
ST-S02 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Sin puerta |
|
ST-S03 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Vidrio templado de seguridad |
|
ST-S03 X 900 |
850 |
900 |
900 |
500 |
250 |
480 |
Vidrio templado de seguridad |
|
ST-S04 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Sin puerta |
|
ST-S05 900 |
850 |
900 |
900 |
1000 |
600 |
0 |
Sin puerta |
Options
Opciones disponibles
-
Manipulador de sacos
Elevación de sacos por succión para una manipulación sin esfuerzo.
-
Sistema de extracción de polvo integrado
Trabajo en un ambiente saludable, sin contaminación y sin pérdida de producto.
-
Compactador de bolsas
Compactación de todo tipo de bolsas.
-
Mesa elevadora
Colocar las bolsas en una posición ergonómica para el usuario.
-
Cinta transportadora
Garantizar un almacenamiento intermedio antes del vaciado de sacos.
-
Ruedas para manipulación de cargas
Movilidad del equipo.
-
ATEX
Implantation de votre matériel en zone ATEX.
