LLENADO DE SUPER SACOS - Acondicionamiento automático en peso bruto
La solución completa para la conducción automática en peso bruto de súper sacos. El modelo FlowMatic® 04 está diseñado para uso continuo en grandes flujos, con cadenas de 20 a 40 súper sacos por hora.
La máquina de llenado de súper sacos FlowMatic® 04 cuenta con un sello inflable y una estructura ajustable manualmente en altura, lo que permite el llenado de súper sacos de diferentes tamaños de densidad de producto.
-
Automatización5
-
Cadena3
-
Espacio3

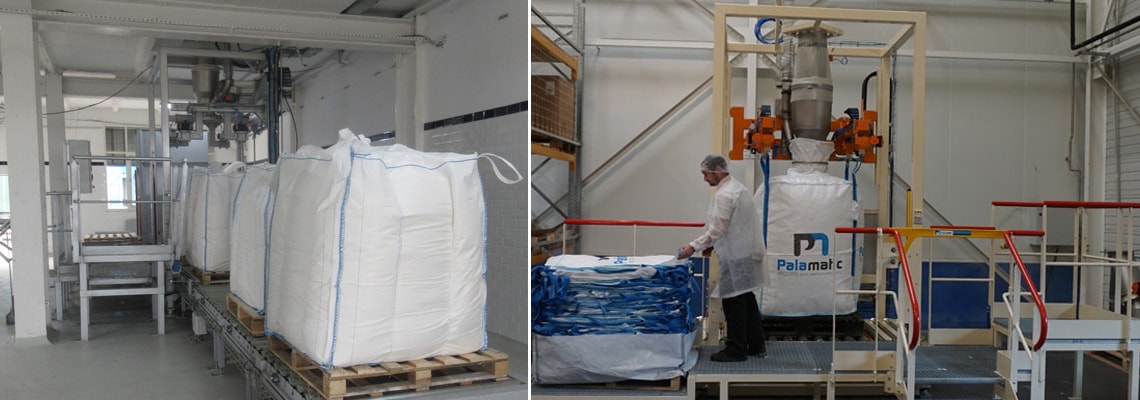

![](https://www.palamaticprocess.es/sites/default/files/flowmatic04-llenado-de-super-sacos-description.jpg)
Modo de operación:
1. Alimentación automática de palets
2. Posicionamiento del súper saco en la estación
3. Fijación hermética de la boquilla del súper saco y el ducto de relleno
4. Tensión del súper saco con cilindro neumático
5. Inflado del súper saco para moldearlo
6. Cambio de la red del colector de polvo
7. Inicio de llenado en gran flujo
8. Deposito del súper saco sobre el palet: formado del fondo para mayor estabilidad
9. Vibraciones de la base para densificación del producto
10. Gestión de peso bajando la velocidad del envío para dosificar
11. Fin del llenado: descenso del cabezal de llenado, desinflado del sello y desenganchado automático de las asas del súper saco
12. Evacuación automática del súper saco hacia el área de almacenamiento (transportador)

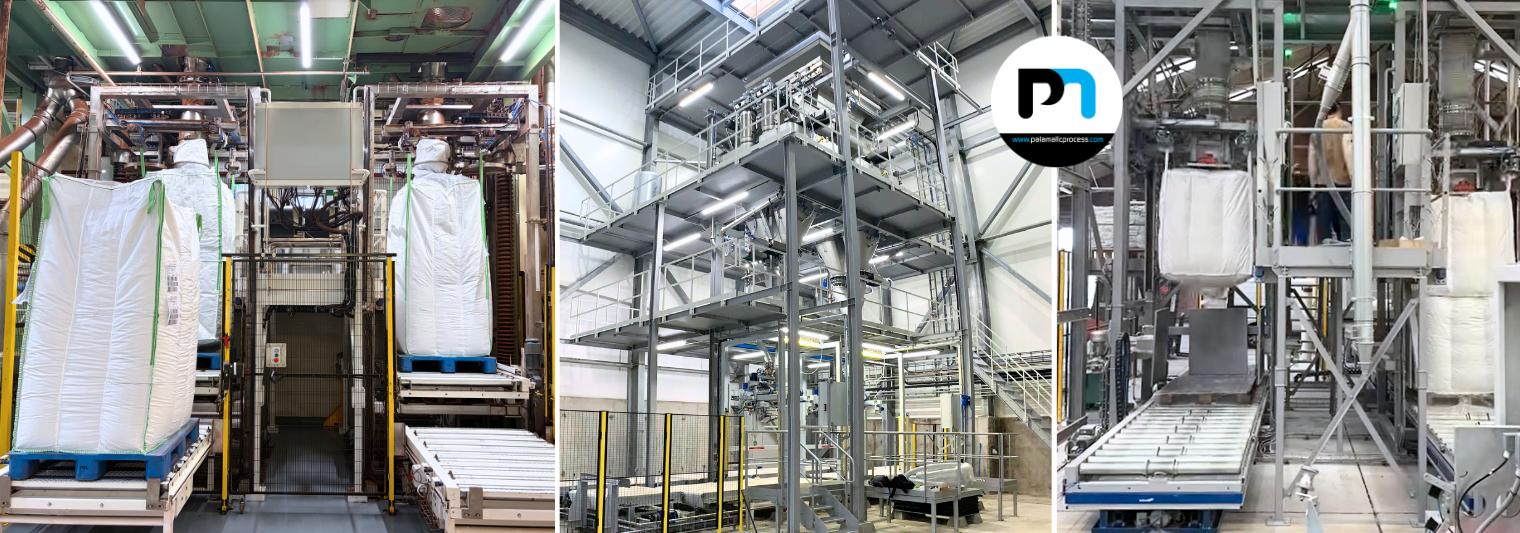

Pesaje bruto y llenado de súper sacos
La solución completa para la conducción automática de súper sacos, FIBC, súper sacos, gigantescas bolsas y bolsas a granel en operaciones de pesaje bruto. Este modelo está diseñado para su uso continuo a gran flujo de 20 a 40 súper sacos / hora.
La estación de llenado automático de súper sacos FlowMatic® 04 integra todas las opciones necesarias para el acondicionamiento de súper sacos con mínima intervención del operador: sello inflable para operación libre de polvo, plataforma para posicionar los súper sacos con ajuste , ventilador de moldeado d, pesaje y dosificación, sensores de peso comerciales opcionales, base de densificación vibratoria, desapiladora de palets, cinta transportadora, etc.
![Normes Atex Palamatic Process](https://www.palamaticprocess.es/sites/default/files/normes-atex-certified-palamatic-process_5.jpg)
Puntos fuertes del equipo
- Transportador y almacenamiento dinámico para obtener cadenas elevadas
- Dosificación y pesaje automático
- Desenganchado automático de los súper sacos
- Desapilador de palets, capacidad de 15 palets
Media
Nuestro equipo en video
Big bag filling station - Flowmatic® 04
Station de remplissage big bag - Flowmatic 04 en 3D
Gamme de station remplisseuse big bag - FlowMatic
Remplissage big bags FlowMatic 04
Big bag filler - Flowmatic® 04
Nuestro equipo en fotos
![Mise en big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-flowmatic04-remplir-poudres-produits-vrac.jpg)
Posicionamiento del súper saco
Manipulación de tabaco en polvo.
![Conditionnement automatique en pesée brute des big bags](/sites/default/files/styles/tour/public/image/remplissage-big-bag-flowmatic04.jpg)
Llanado en peso bruto
Llenado automático de súper sacos FlowMatic® 04 : dosificación y transporte.
![Ligne complète de conditionnement](/sites/default/files/styles/tour/public/image/remplissage-bigbag-ligne-complete-poudres-xl_1.jpg)
Línea de llenado de súper sacos
Línea industrial completa en el sector de alimentación animal.
![Ligne de conditionnement de big bags](/sites/default/files/styles/tour/public/image/remplir-big-bag-palamatic-process.jpg)
Línea de producción industrial para llenado de súper sacos
Transportador de banda en la línea de llenado de súper sacos con azúcar.
![Tête de remplissage du big bag](/sites/default/files/styles/tour/public/image/station-de-remplissage-big-bag.jpg)
Puesto de llenado de súper sacos
Manipulación de azúcar refinada.
![Dépileur de palettes](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-depileur-palettes-xl_2.jpg)
Desapilador de palets
Permite la automatización de puestos de llenado de súper sacos.
![SAS de conditionnement en salle blanche](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-evacuation-xl.jpg)
Sistema de evacuación de súper sacos
Descarga de almidón en camiones para el llenado automático de big bags en el área de Atex.
![Flowmatic 04](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-ligne-conditionnement-xl_1.jpg)
Línea de llenado de súper sacos Palamatic Process
Estación de llenado higiénico de súper sacos con leche infantil en polvo.
![Convoyeur big bag et octabin](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-sortie-alimentation-xl_1.jpg)
Súper sacos
Estación de envasado para la manipulación de almidón alimentario.
![Remplissage big bags Flowmatic 04](/sites/default/files/styles/tour/public/image/remplissage-big-bag-automatique-flowmatic04_0.jpg)
FlowMatic®04
Línea de llenado automático para súper sacos de urea y fertilizantes FlowMatic® 04: dosificación, envasado y transporte.
![Station de conditionnement big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-station-cabine-xl.jpg)
Cabina de descarga FIBC flowMatic® 04
Manipulación de almidón alimenticio.
![Traitement des poudres - remplissage big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-tremie-alimentation-xl_0.jpg)
Estación de llenado con tamiz y tolva
Palamatic Process ha desarrollado una línea de llenado de big bag de alta velocidad con la máxima higiene. El objetivo del proceso es empaquetar el producto, que se suministra desde el camión a la tolva de almacenamiento intermedio, en súper sacos.
![Ligne de conditionnement big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-xl.jpg)
Línea de llenado de súper sacos
Súper sacos con azúcar manipulados con un transportador de rodillos
![Convoyeur](/sites/default/files/styles/tour/public/image/ligne-conditionnement-bigbag-palamatic-manutention-poudres_0.jpg)
Transportador de súper sacos
El súper saco se une a la estructura mediante ganchos neumáticos automáticos que sostienen el súper saco cuando se llena y la liberan automáticamente después del llenado.
![Tête de remplissage](/sites/default/files/styles/tour/public/image/remplissage-bigbag-ligne-complete-conditionnement-xl_4.jpg)
Cabezal de llenado
Sistema de llenado de súper sacos FlowMatic® 04 integrado en todas las necesidades de llenado de súper sacos con el minimo de intervención humana.
![Remplissage big bag automatique](/sites/default/files/styles/tour/public/image/ligne-conditionnement-big-bags.jpg)
Línea de llenado de súper sacos
Evacuación y transporte a la zona de almacenamiento con un transportador de rodillos.
![Remplissage big bags automatique haute cadence](/sites/default/files/styles/tour/public/image/remplissage-big-bags-automatique-flowmatic04-palamatic-process.jpg)
Llenado de cadena rápida
FlowMatic® 04 destinada para grandes flujos de llenado.
![Phase de remplissage du big bag](/sites/default/files/styles/tour/public/image/phase-remplissage-big-bag_0.jpg)
Fase de llenado
Facilitar el llenado de súper sacos.
![Conditionneuse big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-conditionnement-ligne-automatisee_1.jpg)
Llenado big bag
Llenado automático de súper sacos de azúcar en peso bruto.
![Station de remplissage big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-conditionnement-poudresvrac-palamatic_0.jpg)
Llenado de súper sacos
Llenar súper sacos con minerales blancos, talcos y carbonatos debajo de un silo.
![Remplissage big bag alimenté par une vis de transfert](/sites/default/files/styles/tour/public/image/remplissage-big-bags-sous-vis-de-transfert.jpg)
Llenado de súper sacos con tornillo de transferencia
El tornillo de transferencia alimenta los súper sacos.
![Big bag sur convoyeur à rouleaux](/sites/default/files/styles/tour/public/image/remplissage-big-bag-sucre.jpg)
Llenado de bolsas grandes con azúcar
Línea de manipulación de polvos industriales y big bags.
![Station de remplissage big bag Palamatic Process](/sites/default/files/styles/tour/public/image/station-remplissage-bigbag-flowmatic06-palamaticprocess_0.jpg)
Línea de llenado automático de súper sacos
La alimentación de palets vacíos se realiza de manera automática.
![Remplissage big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-conditionnement-poudresvrac-xl_1.jpg)
Llenado confinado
La plataforma facilita el acceso al operador.
![Automatisme industriel](/sites/default/files/styles/tour/public/image/armoire-de-commande-remplissage-big-bag_0.jpg)
Gabinete de control
Automatización de la línea Pal'Touch® para el llenado de súper sacos con azúcar.
![transportador de súper sacos](/sites/default/files/styles/tour/public/transportador-linea-llenado-super-sacos.jpg)
Línea de llenado de súper sacos
Línea de producción industrial de llenado de súper sacos con azúcar.
![Dépalettiseur sur ligne de remplissage big bag](/sites/default/files/styles/tour/public/image/depalettiseur-remplissage-big-bag.jpg)
Desapilador de palets
Permite automatizar la línea de llenado de súper sacos.
![Gestion de la vitesse](/sites/default/files/styles/tour/public/image/gestion-de-la-vitesse-de-dosage-remplissage-big-bag_0.jpg)
Gestión de velocidad
Velocidad controlada del llenado de súper sacos.
![Conditionnement big bag](/sites/default/files/styles/tour/public/image/ligne-conditionnement-big-bag.jpg)
Línea de llenado automática de súper sacos
Manipulación de granos
![Convoyeur big bag](/sites/default/files/styles/tour/public/image/remplissage-big-bag-palamatic-process_1.jpg)
Línea de llenado automática
Evacuación automática del súper saco.
![Trémie sucre pour alimentation station de remplissage](/sites/default/files/styles/tour/public/image/tremie-process-poudre-palamatic-process-alimentation.jpg)
Tolva Palamatic Process para la alimentación de línea de llenado
La tolva de almacenamiento industrial alimenta la estación de llenado de súper sacos con sulfato de hierro.
![Remplissage big bag alimenté par une vis de transfert](/sites/default/files/styles/tour/public/image/remplissage-big-bag-sous-vis-de-transfert.jpg)
Llenado de súper sacos con tornillo de transferencia
FlowMatic® 04 para la manipulación de granos.
![Utilisation continue à grand débit](/sites/default/files/styles/tour/public/image/remplissage-big-bags-automatique-flowmatic04.jpg)
Utilización continua en gran flujo
FlowMatic® 04: Dosificado, llenado y transporte de urea.
![Tête de remplissage Flowmatic 04](/sites/default/files/styles/tour/public/image/conditionnement-big-bags-automatique-flowmatic04.jpg)
Cabezal giratorio - FlowMatic® 04
Permite la ergonomía de la estación de llenado.
![Flowmatic 04 - Mise en big bag](/sites/default/files/styles/tour/public/image/conditionnement-big-bags-automatique-flowmatic-04.jpg)
FlowMatic® 04
Manipulación de polvos.
![Ouverture/fermeture du big bag](/sites/default/files/styles/tour/public/image/couture-fermeture-big-bag-apres-remplissage_0.jpg)
Abertura y cerradura de súper sacos
Evaciación de súper sacos automática.
![Conditionnement big bag](/sites/default/files/styles/tour/public/image/ligne-conditionnement-big-bag.jpg)
Llenado de big bags
Tolva de llenado.
![Ligne de conditionnement big bags](/sites/default/files/styles/tour/public/image/ligne-conditionnement-big-bags.jpg)
Llenado automático de súper sacos
Ergonomía del puesto de trabajo.
![Positionnement du big bag sur la station](/sites/default/files/styles/tour/public/image/operatrice-positionnement-big-bag-sur-station-remplissage_0.jpg)
Posicionamiento de súper sacos
Posicionamiento con ayuda del operador, inflado del sello.
![Dépileur de palettes](/sites/default/files/styles/tour/public/image/remplissage-bigbag-depileur-palettes-process-poudre-manutention-xl.jpg)
Desapilador de palets
Los palets apiladas se almacenan en la tienda y luego alimentan uno por uno la estación de llenado de sacos a través de un transportador motorizado.
![Dépileur de palettes](/sites/default/files/styles/tour/public/image/remplissage-bigbag-depileur-palettes-xl.jpg)
Desapilador de palets
El desapilador de palets participa en la automatización de la estación de llenado desúper sacos.
![Tête de connexion big bag étanche](/sites/default/files/styles/tour/public/image/remplissage-bigbag-flowmatic06-chargement-manutention-fibc-xl.jpg)
Estación de llenado de súper sacos
Cabeza giratoria para ergonomía de puesto.
![Tube de connexion pour remplissage big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-flowmatic06-remplir-poudres-produits-vrac-xl.jpg)
Cabezal de llenado
Tamizado incluido.
![Anse d'accroche big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-decrochage-automatique-xl.jpg)
Enganche de big bags
El desenganche automático de las asas del súper saco promueve la ergonomía y mejora la velocidad de llenado.
![Station de conditionnement big bag](/sites/default/files/styles/tour/public/image/remplissage-bigbag-poudres-manutention-station-cabine-xl.jpg)
Cabina de llenado
Descarga de almidón en camión para el llenado automático de súper sacos en áreas Atex.
![Remplissage de big bag poudre de cacao](/sites/default/files/styles/tour/public/image/remplissage-big-bag-poudre-de-cacao.jpg)
Llenado de súper sacos con cacao
La extracción de cacao en polvo a la salida de la tolva para transferirla a una estación de el llenado de súper sacos
La transferencia está asegurada por un transportador aeromecánico.
![Remplissage de big bag industrie agro-alimentaire](/sites/default/files/styles/tour/public/image/remplissage-big-bag-poudre-cacao.jpg)
Llenado de súper sacos en la industria agroalimenticia
El cacao en polvo se transfiere desde la tolva de protección a la máquina de llenado de súper sacos a través de un transportador mecánico.
El caudal másico es de 2.500 kg / h. en producto con densidad 0,65 kg / l.
![Remplissage big bag Flowmatic04](/sites/default/files/styles/tour/public/image/remplissage-big-bag-flowmatic-04.jpg)
FlowMatic® 04
Estación de llenado de súper sacos.
![Convoyeur de big bag Flowmatic 04](/sites/default/files/styles/tour/public/image/conditionnement-big-bag-flowmatic-04-joint-gonflant.jpg)
Transportador de súper sacos en la FlowMatic® 04
Esta instalación permite extraer el producto terminado del silo existente a través de un tornillo de transferencia (sin palas intermedias para minimizar los riesgos de Atex).
![Station de mise en big bag - Flowmatic 04](/sites/default/files/styles/tour/public/image/conditionnement-big-bag-flowmatic-04-joint-gonflant-2.jpg)
Estación de llenado de súper sacos - FlowMatic® 04
Para cumplir con los requisitos de este cliente, Palamatic Proces ha diseñado un modelo continuo de llenado de súper sacos con alto flujo, denominado FlowMatic® 04, con un llenado de hasta 40 súper sacos por hora.
![Tête tournante](/sites/default/files/styles/tour/public/image/tete-tournante-flowmatic-04-joint-gonflant.jpg)
Cabezal giratorio
El cabezal de llenado está diseñado en una envoltura doble para garantizar el equilibrio de los volúmenes y está conectado a la red de eliminación de polvo para evitar cualquier emanación de polvo a la atmósfera.
Finalmente, el sistema giratorio del cabezal colgante facilita la fijación de las asas del súper saco, reduciendo las maniobras del operador y maximizando la ergonomía de su posición.
![Ligne de conditionnement de big bag](/sites/default/files/styles/tour/public/image/remplissage-big-bag-convoyeur-flowmatic04.jpg)
Carga de granos de maíz
![Ligne de conditionnement de semences de maïs dans des big bags](/sites/default/files/styles/tour/public/image/remplissage-big-bag-flowmatic04_0.jpg)
Línea de envasado de cemento en súper sacos
Línea automática con transportador de rodillos.
![Alimentation de la ligne de convoyage en palettes vides](/sites/default/files/styles/tour/public/image/depileur-palettes-palamatic-process.jpg)
Alimenación de palets vacíos
Suministro de la estación de llenado con palets vacíos.
Features
Las características técnicas
Cadena | 20 a 30 súper sacos/h |
---|---|
Capacidad | 2 toneladas/súper saco |
Material de fabricación | Acero barnizado, inox 304L |
Potencia instalada | 8.7 kW |
Consumo de aire comprimido | 6.8 Nm³/h |
Eliminación de polvo | 300 m³/h |
Acabado: RAL 9006, microaeleado, electropulido
Presión de servicio: 6 bar
Entrada 4-20 mA: 1
Entrada TOR: 14
Salida TOR: 13
Presión de cadena de peso: ± 500 gramos
Dimensiones máximas de súper sacos: 1200 (A) x 1200 (W) x 2400 (H) mm
Cuadrados en forma de "U": permiten la extracción de las asas del súper saco (opcional)
Equipo integrado en la FlowMatic® 04:
- Estructura de soporte: esta es adaptable manualmente en altura para adaptarse a todos los tamaños de súper sacos.
- Desenganchado automático: 4 ganchos son implantados en la plataforma de posicionamiento del súper saco. El cilindro accionado por los autómatas engancha el saco con el objetivo de dosificar el llenado.
- Sello inflable: asegura la conexión hermética entre el ducto de llenado y el súper saco durante el llenado.
- Cabezal de llenado: el cabezal de llenado está diseñado con doble envoltura para equilibrar volúmenes. El aire administrado es evacuado por la línea de desgasificación que puede conectarse a la red de eliminación de polvo.
- Cilindro de tensión: el cilindro neumático está instalado en la plataforma de las horquillas de suspensión. Permite que el sistema de enganche de las asas del súper saco se ajuste a una altura ergonómica, para ajustarse a las diferentes tamaños del súper saco y para darle una forma óptima gracias a la tensión permanente durante toda la fase dellenado. El súper saco se llena perfectamente y se puede manejar de forma segura, sin riesgo de vuelco.
-Ventilador de preinflado: implantado en la estación, asegura el posicioamiento de super sacos con bolsa interna para facilitar su llenado. Una válvula by-pass permite la desgasificación.
- Base vibrante: la base de densificación y asegura y llenado óptimo. Está equipada con 2 motores vibrantes de intesidad regulable.
- Desapilador de palets: el desapilador asegura, con un transportador de rodillos motorizado, alimenta la estación de llenado con palets de manipulación.
- Transportador de rodillos: permite la transferencia de palets vacíos hasta la máquina de llenado. Es equipado con sensor de posicionamiento para permitir el almacenamiento en la salida del puesto de llenado.
Options
Case studies
Las aplicaciones con este equipo
Fertilizantes - Urea
Polvo procesado: urea Fertilizantes - Urea Empresa establecida en Vietnam, líder en la producción de productos fertilizantes. Esta empresa quiere una instalación para el llenado envasado de urea en...Química
Manipulación de azúcar
Polvo procesado: azúcar refinada - Manipulación de azúcar - La estación de llenado de súper sacos FlowMatic © 04 permite el envasado hermético de todo tipo de polvo, limita las emisiones de polvo y...Agroalimentaria
Empaque de granos
Producto procesado: granos de maíz - Empaque de granos - Línea automítica de llenado de súper sacos con granos de maízQuímica
Carga de ingredientes para la producción de bebidas
Polvos tratados: ácido cítrico, sorbato de potasio, benzoato de sodio - Carga de ingredientes para la producción de bebidas - El objetivo principal de esta instalación es, ante todo, la automatización...Agroalimentaria
Transferencia de azúcar refinada
Polvo procesado: azúcar refinada - Transferencia de azúcar refinada - Instalación en un puerto que permite el reacondicionamiento del azúcar almacenado en contenedores marítimos a una línea de llenado...Agroalimentaria
Sistema automatizado de llenado de big bags
Polvo tratado: espodumeno - Llenado de big bags para la producción de baterías de litio - Solución automatizada con mínima intervención del operario.Obras Públicas
Producción de copos de polietileno
Polvo procesado: polietileno - Producción de polietileno de baja densidad - Empresa petroquímica: Instalación de 2 líneas de envasado en big bag.Química
Descarga de vagones
Polvos procesados: almidón de tapioca, fécula de patata, almidón de maíz - Descarga de vagones cisterna - Línea de reenvasado de polvoAgroalimentaria
¡Revisa tus costos en 3 clics!
