Flowmatic®03 Llenado de súper sacos

  • Prueba
  • Plan de acceso
    Description
    FLOWMATIC03-REMPLISSAGE-BIG-BAG-MANUTENTION-CONFINEMENT
    Imagen
    Nuestro equipo disponible para pruebas

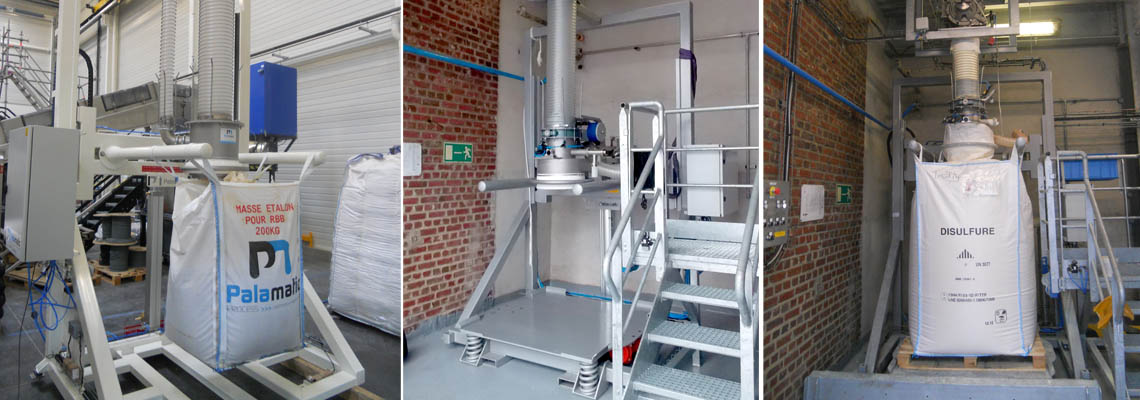

    Llenado de súper sacos - Confinamiento, densificación y pesaje bruto

    La estructura de la estación de llenado es ajustable para súper sacos de diferentes tamaños. El cilindro de tensión, el ventilador y la base vibrante permiten moldear el súper saco. La base vibrante asegura la densificación del producto.

    La estación de llenado de súper sacos FlowMatic®  03 asegura una cadena de llenado de 10 a 20 súper sacos por hora.

    • Automatización
      3
    • Cadena
      3
    • Espacio
      5

    Modo de operación:

    1. Posicionamiento del súper saco en la estación de llenado
    2. La boquilla del súper saco se fija al cabezal de llenado por medio de un sello inflable que asegura la contención de polvo durante la operación
    3. Tensión del súper saco con el cilindro neumático
    4. El ventilador de preformado infla y da forma al súper saco (FIBC)
    5. El ventilador de inflado se desactiva y se enciende otro ventilador utilizado para la filtración inversa del súper saco
    6. El llenado del súper saco comienza con una capacidad de alto caudal
    7. El súper saco descansa sobre su palet y la base vibratoria garantiza la su estabilidad durante el llenado y la manipulación
    8. La base vibratoria asegura además la densificación del material con operación intermitentes durante todo el proceso de llenado
    9. Los sensores permiten la gestión del peso a través de un interruptor de baja velocidad para ajustar el caudal para la dosificación final
    10. Fin del proceso de llenado, las horquillas bajan y el sello se desinfla. El súper saco esto lista para ser descargado
    11. La extracción del súper saco puede comenzar con una carretilla elevadora, una transpaleta

    La máquina de llenado FlowMatic®03  integra todas las opciones necesarias de un acondicionamiento óptimo: sello inflable, horquillas de ajuste de altura que funcionan con un cilindro neumático, ventilador, sistema de pesaje, peso comercial (opcional), base vibrante de densificación.
    El conjunto de la estructura ajustable permite el llenado de súper sacos de diferentes tamaños. El cabezal de llenado está diseñado con doble cubierta que permite el equilibrio de volúmenes  y evita la emisión de polvo en la atmósfera de trabajo. El cilindro de tensión y el ventilador aseguran moldear el súper saco.
    La manipulación de los súper sacos llenos está asegurada sin riesgos de vertido. La estación de llenado de súper sacos FlowMatic®03 maneja una cadena de 10 a 20 súper sacos por hora.

    plano y dimensiones de la estación de llenado de súper sacos - Flowmatic 03 Palamatic Process



    Partager la page

    Puntos fuertes del equipo

    - Dosificación y pesaje para transacciones comerciales de tus productos
    - Ventilador y el cilindro de tensión permite la transferencia comercial de tus productos
    - Base vibratoria para la densificación del producto.
    - Horquillas en “U” para sustraer el súper saco por las asas

    Nuestro equipo en video

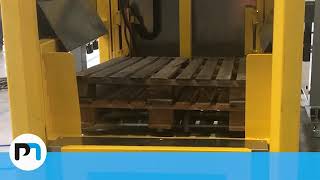

    Station de remplissage big bag - Flowmatic 03

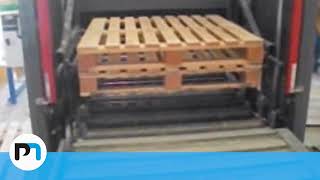

    Remplissage big bags FlowMatic 03

    Contención, densificación y pesaje bruto.

    La estación de llenado Flowmatic® 03 es fácilmente ajustable para acondicionar súper sacos de diferentes alturas. El cilindro de tensión, el ventilador y la mesa vibratoria permiten darle una forma óptima. La base vibratoria, mientras tanto, asegura la desaireación de los productos de baja densidad.

    Gamme de station remplisseuse big bag - FlowMatic

    Nuestro equipo en fotos

    Flowmatic 03 filling big bag - Palamatic Process

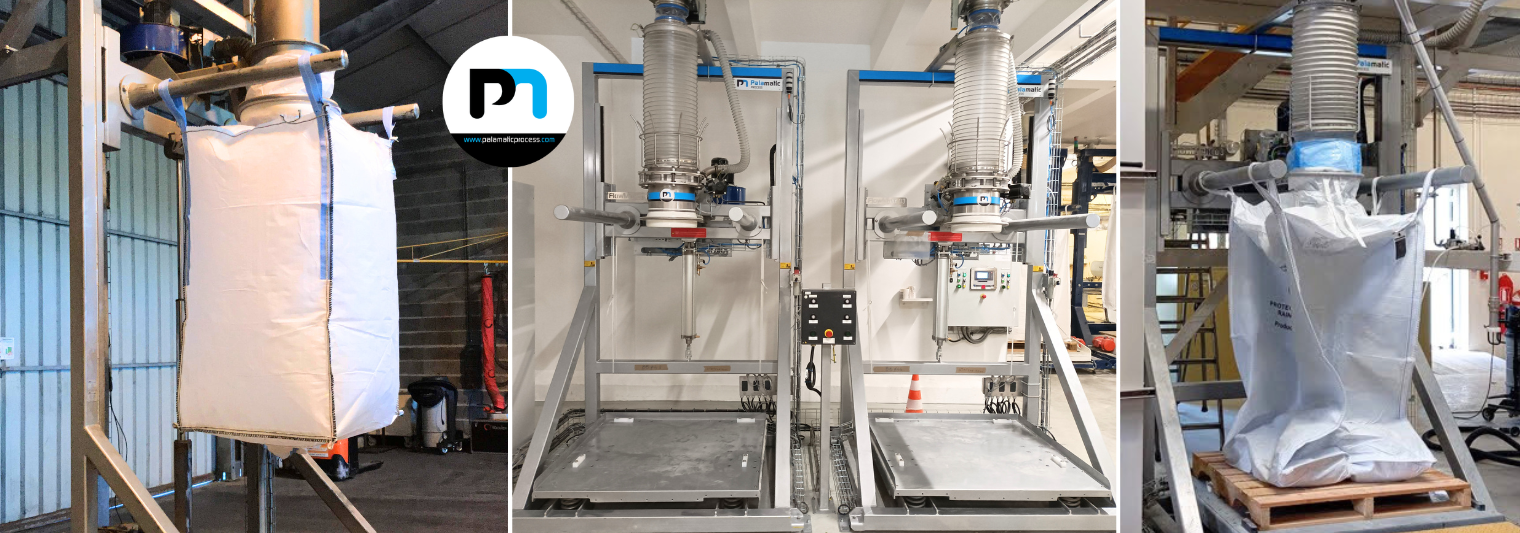

    FlowMatic® 03 Llenar súper sacos

    FlowMatic 03® es una solución de llenado de big bags adecuada para una amplia variedad de industrias.

    Flowmatic 03 Palamatic Process

    FlowMatic® 03 Palamatic Process

    Estación de llenado de big bags FlowMatic 03®.


    Mise en big bag - Flowmatic 03

    Posicionamiento de súper sacos - FlowMatic® 03

    Línea completa de preparación de premezclas.

    Remplissage big bag

    Llenado de súper sacos

    El puesto de llenado de súper sacos se alimenta con especias gracias a un tornillo de transferencia mecánica.


    Remplissage big bag alimenté par une vis de transfert

    Llenado de sper sacos

    Estación de tratamiento de polvos.

    Conditionneuse big bag

    Llenado de súper sacos Palamatic Process

    Estación móvil.

    Remplissage big bag automatique

    Línea de llenado big bags

    La estación está equipada con un transportador de rodillos mecánico que aumenta la cadena de llenado.

    Poste de remplissage big bag

    Llenado big big Palamatic Process

    El cabezal de llenado de la estructura, está diseñada con doble cobertura con el fin de eliminar la emisiones de polvo.

    Mise en big bag - traitement poudre

    Posicionamiento de súper sacos - tratamiento de polvos

    La base vibrante asegura la densificación de los productos tratados.

    Station de remplissage de sacs et de big bags

    Estación de llenado de súper sacos y bolsas

    En la salida del mezclador, una estación combinada asegura el llenado de súper sacos o bolsas de boca abierta.

    Los súper sacos se empaquetan en una estación FlowMatic® 03 equipada con un cabezal de conexión ajustado con un sello inflable, un cilindro de tensión de y una base vibratoria que permite la densificación del producto durante el llenado.

    Ligne de conditionnement poudres et produits vrac

    Llenado big bag

    Línea completa de producción industrial para la fabricación de aditivos para el sector de nutrición animal.

    Animal feed application big bag filling

    Línea de llenado de big bag

    Proceso para la fabricación de aditivos para el sector de nutrición animal, croquetas para perros y gatos.

    Flowmatic 03

    Puesto de llenado de súper sacos y tambores

    Puesto de llenado de harina animal en línea de producción industrial.

    Transfert pneumatique

    Transferencia neumática en sistema de llenado

    La transferencia neumática está integrada en el sistema de llenado de súper saco y permite transportar los polvos sin deteriorarlos.

    Remplissage big bag et fût

    Llenado de tambores y súper sacos

    Manipulación de polvo de cromo.

    Convoyeur

    Transportador

    Cinta transportadora en la línea de llenado de súper sacos.

    Conditionneuse big bag

    Llenado big bag

    Línea de llenado de súper sacos con baritina en la FlowMatic® 03.

    Conditionnement sucre

    Llenado de azúcar

    Línea de envasado de azúcar en polvo en big bags para su almacenamiento.

    Station de remplissage big bag

    Estación de llenado de súper sacos

    Rellenado de súper sacos con polvo para la fabricación de yeso a partir de silos.

    Remplissage big bag sous mélangeur à bande

    Llenado de súper sacos

    La estación de llenado de súper sacos es alimentada mezclador de aspas.

    Big bag

    Manipulación de productos a granel

    Línea de llenado de súper sacos con granos.

    Flowmatic 02

    Llenado confinado de big bag

    Preparación de especias para la industria agroalimentaria.

    Tête de remplissage

    Cabezal de llenado

    Con doble envoltura y sello inflable.

    Remplissage big bag

    Llenado big bag

    Plataforma de acceso para el operador.

    Ligne de conditionnement big bags

    Llenado de súper sacos

    Línea de producción industrial para el llenado de súper sacos con azúcar.

    Remplissage big bag alimenté par une vis de transfert

    Llenado de súper sacos con tornillo

    Llínea completa de llenado con algas marinas.

    Automatisme industriel Palamatic Process

    Pantalla de control

    Automatización industrial Pal'Touch® para controlar tu línea de producción.

    Automatisme industriel

    Automatismo industrial

    Un sistema de dosificación y pesaje está integrado en la estación de llenado de súper sacos para permitir transacciones comerciales de polvos.

    Flowmatic 03

    FlowMatic® 03: Súper saco suspendido

    El súper saco es suspendido por cilindros neumáticos.


    Mise en big bag

    Llenado súper sacos

    Toda la estructura es ajustable para permitir que haya bolsas grandes de diferentes alturas.

    Traitement des poudres - remplissage big bag

    Tamiz vibrante para alimentar la estación de llenado de súper sacos

    Estación montada debajo de un tamiz vibrante.

    Flowmatic 03

    FlowMatic® 03

    Llenado de súper sacos con transportador de rodillos.

    Pré-montage Flowmatic 03

    Llenado big bag

    Llenado de carbonato a partir de contenedores de almacenamiento industrial.


    Table vibrante

    Base vibrantes

    Asegura la densificación del producto y la estabilidad del súper saco.

    Tête de remplissage

    Cabezal de llenado

    Llenado de sal.

    Conditionneuse big bag Flowmatic 03

    Estación de llenado de súper sacos

    FlowMatic® 03 - estación de llenado de súper sacos completa:

    Flowmatic 03

    Aplicación alimenticia de la FlowMatic® 03

    Llenado de súper sacos.

    Station de remplissage big bag mobile

    Estación de llenado de súper sacos para la industria alimenticia

    Posicionamiento manual.

    Flowmatic 03

    FlowMatic® 03 - Canteras

    El súper saco está lleno con barita de las canteras.

    Mise en big bag farine de poisson

    Aplicación alimenticia de la FlowMatic® 03

    Llenado de súper sacos.

    Las características técnicas

    Cadena 10 a 20 big bags/h
    Capacidad 2 toneladas/big bag
    Material de fabricación Acero barnizado, inox 304L
    Potencia instalada 3 kW
    Consumo de aire comprimido 0.9 Nm³/h
    Flujo de eliminación de polvo 300 m³/h

    Acabado: RAL 9006, microaeleado, electropulido
    Presión de servicio: 6 bar
    Entrada TOR : 6
    Salida TOR : 6
    Presión de cadena de peso: ± 500 gramos
    Dimensiones máximas de súper sacos: 1 550 (A) x 1 550 (L) x 2 400 (H) mm
    Horquillas en "U": permiten la extracción de las asas del súper saco (opcional)

    Equipo integrado en el modelo FLOWMATIC 03:

    - Horquillas redondas de para el enganche de asas del súper saco: permiten el deslizamiento fácil de las asas.

    - Horquillas en "U" para el enganche de las asas del súper saco: permiten la desinstalación directamente por las asas del súper saco, con la ayuda de una carretilla eléctrica (sin la utilización de palets (tarimas).

    - Estructura de soporte: esta es adaptable manualmente en altura para adaptarse a todos los tamaños de súper sacos.

    - Altura ajustable: la distancia entre las horquillas de enganche es ajustable para optimizar la operación de llenado, a su vez, aporta una mayor estabilidad del contenedor flexible sobre su base de apoyo.

    - Sello inflable: asegura la conexión hermética entre el ducto de llenado y el súper saco durante el llenado.

    - Ducto de llenado: el cabezal de llenado esta diseñado con doble envoltura para equilibrar volúmenes. El aire administrado es evacuado por la línea de desgasificación que puede conectarse a la red de eliminación de polvo.

    - Cilindro de tensión: el cilindro neumático está instalado en la plataforma de las horquillas de suspensión. Permite que el sistema de enganche de las asas del súper saco se ajuste a una altura ergonómica, para ajustarse a las diferentes tamaños del súper saco y para darle una forma óptima gracias a la tensión permanente durante toda la fase dellenado. El súper saco se llena perfectamente y se puede manejar de forma segura, sin riesgo de vuelco.

    -Ventilador de preinflado: implantado en la estación, asegura el posicioamiento de super sacos con bolsa interna para facilitar su llenado. Una válvula by-pass permite la desgasificación.

    Opciones disponibles

    • Station de remplissage big bag avec convoyeur - Palamatic Process
      Station de remplissage big bag avec convoyeur - Palamatic Process

      Transportador

      El súper saco se pone en un palet para ser evacuado con ayuda de un transportador de rodillos que optimiza la producción.

    • Tête tournante
      Tête tournante

      Cabeza giratoria

      Sistema que permite la colocación ergonómica del súper saco vacío. Diseñado con un rodamiento de alta resistencia, una rotación simple (+ 180 ° / -180 °) del sistema de fijación permite al operador colocar las 4 asas del súper saco, desde su estación de trabajo.

      La liberación automática de las asas, una vez que se llena el súper saco, completa el sistema y lo convierte en un equipo particularmente adecuado para altas tasas de embalaje.

      El conjunto incorpora el ventilador de preinflado, lo que permite su uso en entornos difíciles también sujetos a altas restricciones higiénicas.

    • Station de remplissage big bag mobile
      Station de remplissage big bag mobile

      Estación móvil

      La estación de embolsado puede integrar ruedas de manipulación que permiten desplazar el conjunto con una carretilla eléctrica.

      Eta estación móvil de llenado de súper sacos en punto de alimentación separados o con un ducto de llenado sobre el camión.
      Versión estándar sobre ruedas propuesta por Palamatic Process.

    • Crochet pour anse de big bag
      Crochet pour anse de big bag

      Gancho de asa

      Este equipo puede ser diseñado para soportar súper sacos de un asa. Un gancho específico de sujeción permite el posicionamiento del asa. Este gancho está implantado sobre el tablero de ajuste de anchura, conservando así la flexibilidad del sistema.

      Un tubo de alimentación curvo completa el sistema, permitiendo conservar un posicionamiento recto del súper saco, asegurando su óptimo llenado.

    • Station de remplissage big bag avec décrochage automatique
      Station de remplissage big bag avec décrochage automatique

      Desenganchado automático

      Se instalan cuatro ganchos articulados en tablero de recepción del súper saco. El cilindro neumático accionado de manera automática controla la inclinación del gancho al final de la dosificación.

    • Dépileur de palettes
      Dépileur de palettes

      Desapilador de palets

      Con el fin de automatizar la cadena de llenado de súper sacos, te proponemos la implementación de un desapilador automático de palets (tarimas).

      Los palets apilados son almacenados dentro de la tienda, después alimentan una por una las estaciones de llenado de súper sacos por un transportador industrial motorizado.















    • Pince de mise en terre en option sur les stations de remplissage big bag
      Pince de mise en terre en option sur les stations de remplissage big bag

      Pinzas de tierra

      Las pinzas de tierra equipan toda la estación. Un punto de conexión rápido permite que las bolsas grandes se conecten a tierra, logrando así una unión equipotencial del conjunto.

    • Plateforme d'accès en option sur les stations de remplissage big bag
      Plateforme d'accès en option sur les stations de remplissage big bag

      Plataforma

      Esta facilita el acceso a la parte superior de la maquina de llenado de súper sacos, para facilitar la cerradura de la boquilla de llenado del contenedor flexible.


    • Soudeuse de sache interne - Palamatic Process
      Soudeuse de sache interne - Palamatic Process

      Selladora

      Una vez que el súper saco esta lleno, debe ser llevado al puesto para cerrarlo de la parte superior. Un sistema de termo-sellado permite un cerrado hermético de súper saco, utilizando los conductos para calentar el revestimiento interior (aluminio). La tecnología de sellado es adaptable a las características del súper saco.


    • Bolas de chocolate

      Producto procesado: bolas de chocolate - Almacenamiento en súper sacos - Este cliente es un fabricante de renombre mundial y fabrica bolas de chocolate muy frágiles que están destinadas a ser...
    • Formulación de pintura

      Polvos tratados: pintura en polvo (resina de poliéster + aditivos + pigmentos) - Formulación de pintura - Una estación de vaciado manual de contenedores alimenta un sistema de llenado de súper sacos...
    • Carga de harina animal

      Polvos procesados: harina de plumas, harina de animales - Carga de harina de animales - Palamatic Process instaló una estación de llenado de súper sacos con vibración y liberación automática.
    • Manipulación de minerales

      Producto tratado: baritina - Manipulación de minerales - Llenado de súper sacos con baritina, FlowMatic® 03 con pesaje integrado.
    • Proceso de complementos alimenticios

      Polvos procesados: vitamina A, vitamina E, metasmart dry - Proceso de complementos alimenticios - La estación de llenado de súper sacos FlowMatic @ 03 permite el el llenado de súper sacos sin emisión...
    • Empaque de premezcla de compuestos

      Polvo procesado: premezcla de compuestos - Empaque de premezcla compuesta - Nuestro cliente, especialista en compuestos de PVC y materiales compuestos de polímeros, requirió el empaque de su producto...
    • Optimización del proceso de envasado

      Polvo procesado: harina de pescado - Envasado en big bag - Producción de 50 big bags/h
    • Carga de grandes sacos de cenizas volantes

      Polvo procesado: cenizas volantes - Llenado de big bags para materiales de construcción mediante descarga por gravedad desde un silo.
    • Llenadora de súper sacos para un proceso semiautomático en la industria acuícola

      Polvos procesados: harina de carne y harina de huesos - Estaciones semiautomáticas de llenado de big bags - La instalación consiste en cargar big bags bajo mezcladoras sin emisión de polvo.
    Presupuesto express

    ¡Obtén tu presupuesto en 3 clics!

    Descargar el folleto
    Descargar la ficha
    Devis express
    Configura tu equipo

    ADDITIONAL EQUIPMENT

    Compactador de súper sacos - CBB125

    Confinamiento y compactado de súper sacos

    Vaciado de súper sacos - Tubo telescópico - Easyflow EF1

    Tube de connexion, Chargement palan, Chariot, structure basse

    Pal'Packs Embalaje de súper sacos vacíos

    Modelos circulares, cuadrados o con tolva de carga, fabricados en...

    Vaciado de súper sacos - Tubo telescópico - Easyflow EF1

    Tube de connexion, Chargement palan, Chariot, structure basse

    Pal'Packs Embalaje de súper sacos vacíos

    Modelos circulares, cuadrados o con tolva de carga, fabricados en...

    Ven y prueba nuestro equipo en la estacion de prueba

    1. Tus datos

    Me gustaría tener más información:

    2. ¿En qué podmos ayudarte?

    Los campos marcados con * son obligatorios para poder mandar tu mensaje.
