Válvula mariposa - Modelo VPP limitando la caída de presión
Accionador manual, neumático, motoreductor
De Ø 100 a Ø 400 mm.
Las válvulas mariposa se usan para cerrar tanques, tolvas y silos que contienen materiales en polvo o granulados.
Las válvulas mariposa se usan en todas las instalaciones que requieren linterrumplir el flujos de material que se mueven por gravedad o por transporte neumático.

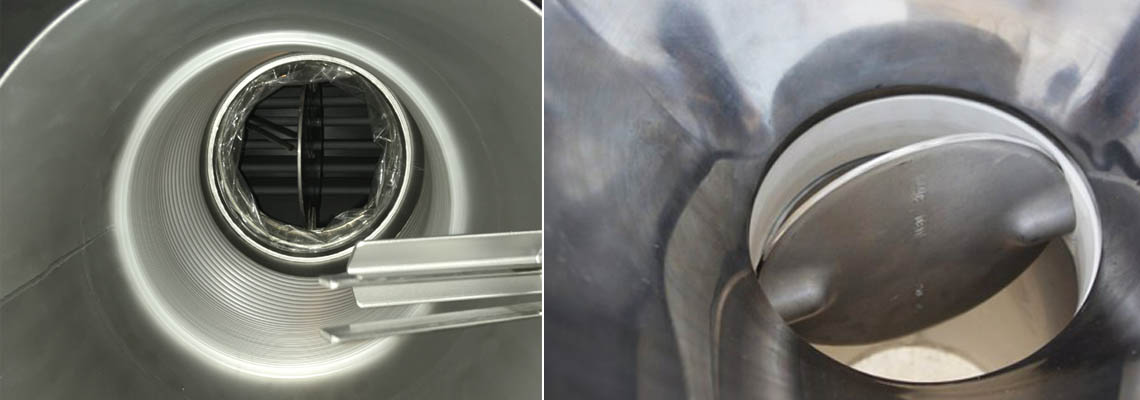

La válvula de mariposa es un dispositivo cuyo obturador gira alrededor de un eje perpendicular a la dirección del flujo y, en la posición abierta, es derivado por el fluido. Su uso es ideal para líquidos no viscosos. La válvula de mariposa se utiliza en instalaciones automáticas o manuales de acero inoxidable. Limita la caída de presión, lo que resulta en un flujo constante de producto.
Vaciado, conexión hermética y cierre de contenedores, tolvas o silos
Las válvulas mariposa se usan para cerrar tanques, tolvas y silos que contienen materiales en polvo o granulados. Las válvulas de mariposa se usan en todas las instalaciones que requieren la intercepción de flujos de material que se mueven por gravedad o por transporte neumático.
La válvula de mariposa es un dispositivo cuyo obturador gira alrededor de un eje perpendicular a la dirección del flujo y, en la posición abierta, es derivado por el fluido. Su uso es ideal para líquidos no viscosos. La válvula mariposa se utiliza en instalaciones automáticas o manuales de acero inoxidable. Limita la caída de presión, lo que resulta en un flujo constante de producto.
Puntos fuertes del equipo
- Cuerpo de aluminio fundido a presión
- Discos de hierro fundido, polímero técnico y acero inoxidable
- Sellos para aplicaciones alimentarias.
- Número reducido de componentes
- Ligereza y facilidad de manejo.
- Intercambiabilidad de discos.
- Alta resistencia al desgaste
- Facilidad de instalación
- Mantenimiento rápido
Features
Las características técnicas
Hay 3 versiones de válvulas maripisa:
- Accionador manual
- Electroneumático
- Con motoreductor
Las válvulas mariposa están compuestas por dos medios cuerpos obtenidos por fundición de aluminio, un disco de acero recubierto con tecnopolímero o hierro fundido y un sello de elastómero.
Están compuestas por dos medios cuerpos obtenidos por fundición de aluminio, un disco de acero recubierto con tecnopolímero o hierro fundido y un sello de elastómero pretendido.
En la versión manual, las válvulas están equipadas con una brida en la parte superior y un borde inferior con un anillo para fijar un mango de goma al collar. Por otro lado, las válvulas en versión electroneumática o con motorreductor están equipadas con dos bridas idénticas.
Funcionamiento del accionador neumático:
Operación de doble efecto: un cilindro neumático de la cremallera del pistón, acciona el eje de la válvula cuyo movimiento es ¼ de vuelta. Un distribuidor envía una señal neumática alternativamente en una de las dos cámaras del cilindro que permite la apertura o cierre de la válvula de mariposa.
Operación de simple efecto: el cilindro neumático está equipado con resortes de compresión de pistón. La señal neumática realiza solo uno de los dos movimientos de apertura o cierre, siendo el segundo operado por la presión de los resortes. Este tipo de operación permite proporcionar una posición de seguridad debido a la falta de corriente.
Dimensiones de una válvula mariposa:
|
Modelos |
ØA |
ØB |
ØC |
ØD |
E |
F |
G |
ØH |
N (trous) |
P (vaciado) |
ØR |
α |
S |
T |
U |
V |
Z |
KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
VPP 100 |
95 |
180 |
220 |
105 |
250 |
115 |
35 |
22x19 |
N°4xØ14 |
N°4xØ20 |
220 |
22°30' |
40 |
80 |
M12 |
50 |
M10 |
4 |
|
VPP 150 |
150 |
200 |
228 |
163 |
290 |
115 |
35 |
22x19 |
N°4xØ14 |
N°4xØ14 |
228 |
22°30' |
40 |
80 |
M12 |
50 |
M10 |
5 |
|
VPP 200 |
200 |
250 |
278 |
213 |
340 |
115 |
35 |
22x19 |
N°4xØ14 |
N°4xØ14 |
278 |
22°30' |
40 |
80 |
M12 |
50 |
M10 |
6,5 |
|
VPP 250 |
250 |
300 |
328 |
236 |
390 |
115 |
35 |
22x19 |
N°8xØ14 |
N°8xØ20 |
325 |
11°15' |
40 |
80 |
M12 |
50 |
M10 |
7,5 |
|
VPP 300 |
300 |
350 |
378 |
313 |
440 |
115 |
35 |
22x19 |
N°8xØ14 |
N°16xØ20 |
375 |
5°41' |
40 |
80 |
M12 |
50 |
M10 |
9 |
|
VPP 350 |
350 |
400 |
440 |
363 |
530 |
123 |
50 |
28x25 |
N°8xØ14 |
N°8xØ20 |
440 |
10° |
40 |
80 |
M12 |
- |
M10 |
16 |
|
VPP 400 |
400 |
470 |
530 |
413 |
580 |
123 |
50 |
28x25 |
N°8xØ14 |
N°16xØ20 |
530 |
4°30' |
40 |
80 |
M12 |
- |
M10 |
21 |
