Palsack®04 Llenado de sacos - Dosificador EasyClean

  • Prueba
  • Plan de acceso
    Description
    Llenador EasyClean sobre patín de ensacado

    PalSack®04 - Dosificador ECD

    Easy clean Design Palamatic

    Estación de llenado de sacos Easy Clean
    Contención, precisión, gran capacidad de limpieza, pesaje bruto

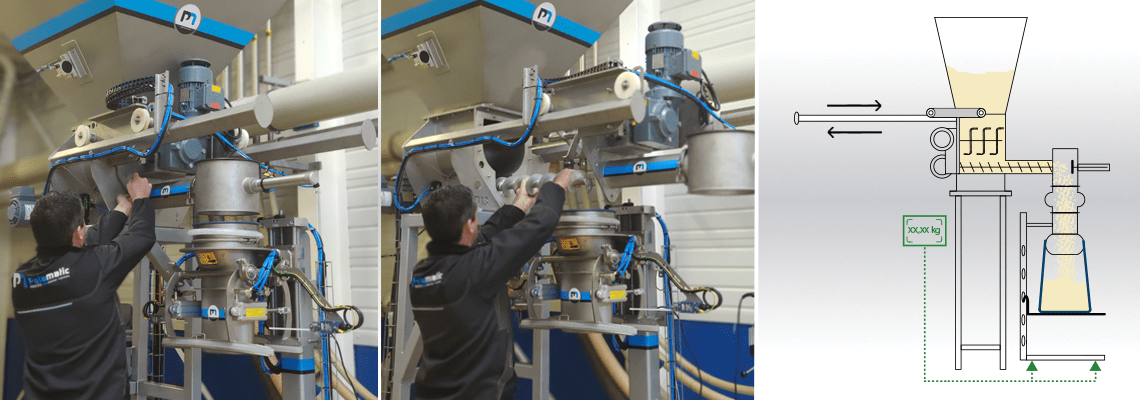

    La máquina de llenado de sacos PalSack®04 ECD está especialmente diseñada para los fabricantes que desean cambiar frecuentemente de producto con fases de limpieza.

    • Cadena
      3
    • Presición de dosificación
      5
    • Higiene
      5
    Conditionnement industriel de sac

    PalSack®04-J-C-Bruto

    Conditionnement industriel de sac

    PalSack®04-J-P-Bruto

    Esta llenadora de sacos incorpora la última unidad de dosificación Easy Clean de Palamatic Process, que ofrece una fácil extracción de todos los componentes de dosificación sin necesidad de herramientas. El acceso al tornillo dosificador, al brazo agitador y a la tolva pulmón es fácil y ergonómico gracias a su diseño orientado a la "limpieza". Los raíles guía garantizan que la unidad de dosificación pueda abrirse completamente sin ningún esfuerzo por parte del operador.

    El diseño de la unidad de dosificación también garantiza una alta precisión de dosificación para asegurar un envasado preciso, seguro y rápido de las dosis programadas. La interfaz del operador con pantalla táctil proporciona acceso a los controles principales para los cambios de receta, los cambios de producto, la calibración de la máquina, la tara, etc. Los informes de envasado de lotes completos se almacenan en el PLC.


    Las diferentes configuraciones posibles del modelo PalSack®04:

      Réf. Posible equipo Funciones Ventajas
    Configuración P Bandeja de soporte Sujetar el saco durante el llenado      Higiene, ajuste de altura para adaptarse al tamaño del saco
    C Cinta de evacuación Sujeción y evacuación del saco durante el envasado Ergonomía, mayor velocidad


    Nuestra envasadora PalSack®04 es configurable mediante la modulación de los posibles equipamientos básicos: bandeja de soporte o cinta de descarga.
    Ejemplo de posible referencia: PalSack®04-J-C-Bruto

    Ventajas del equipo:

    • Sencillo, eficaz y multiforme: cambio de recetas desde la pantalla táctil integrada.
    • Facilidad de uso: gestión de recetas desde el panel de control; ajuste simplificado de los diferentes formatos
    • Dispositivo de dosificación adaptado a sus productos: tornillo sin fin o dosificador vibratorio (opcional)
    • Alta precisión de dosificación +/-1 %.
    • Productividad: hasta 100 dosis/h

    Versiones disponibles:

    Para mejorar la capacidad de envasado y garantizar una ergonomía óptima para el operario, se pueden ofrecer cintas transportadoras motorizadas.

    En la versión básica, toda la estructura de la envasadora es de acero inoxidable 304 o 316L para cumplir con las normas alimentarias.


    Pesaje :

    La unidad de dosificación está controlada por un bucle de pesaje situado en la estructura para una dosificación de peso en bruto. El servocontrol de la unidad de dosificación está garantizado por las células de carga mediante la gestión de las velocidades bajas y altas, así como de la cola de caída. La precisión se optimiza con la instalación de una válvula neumática. Todas las tecnologías implementadas, así como el sistema de regulación automática, garantizan una precisión inferior a 5 gramos.

    La PalSack®04 Easy Clean Design es una envasadora evolutiva y modular, que le permite satisfacer las exigencias de sus clientes en términos de higiene, precisión, velocidad, envases, etc.

    Partager la page

    Puntos fuertes del equipo

    • Cumple con las normas actuales de la industria alimentaria, todo de acero inoxidable
    • Muy fácil de limpiar: desmontaje rápido y asistido, opción CIP, agua grande, pistola de espuma...
    • Fácil de desmontar, sin herramientas
    • Diseño y ergonomía optimizados según su disposición

    Nuestro equipo en video

    Sack filling station - Bagging station with integrated screw feeder

    Estación de ensacado para llenar todo tipo de bolsas de 5 a 50 kg equipada con una unidad de dosificación Easy Clean.
    Línea de envasado para detergentes de lavado y productos detergentes.

    Nuestro equipo en fotos

    Installation remplissage de sacs

    Llenadora ECD para la alimentación de la ensacadora

    La opción Easy Clean Design ECD permite desmontar muy rápidamente todas las partes de la llenadora.


    L'auge du doseur est parfaitement accessible pour un nettoyage poussé

    Comedero de dosificación

    L'auge du doseur est parfaitement accessible pour un nettoyage poussé.

    Skid de remplissage de sacs

    Skid de llenado de sacos

    La estación se alimenta de una unidad de dosificación EasyClean y puede desplazarse con la ayuda de vainas de manipulación.

    Station de remplissage de sacs poudre Palamatic Process

    Selladora de sacos de polvo Palamatic Process

    La línea de envasado de sacos está equipada con un sistema de sellado para garantizar la contención del polvo envasado.

    Doseur easyclean sur skid de conditionnement

    Skid de envasado de bolsas

    Las bolsas se sujetan mediante mordazas de sujeción.

    Ensacheuse industrielle avec doseur ecd

    Desmontaje fácil y rápido del dosificador

    El sistema permite desmontar el dispensador para facilitar su limpieza.

    Ensacheuse automatique poudres

    Línea de llenado de sacos

    Acondicionamiento del polvo alimentario a la salida de un tamiz industrial.


    Double tête de remplissage de sacs

    Cabezal de llenado de sacos doble

    Acondicionamiento del azúcar glas a la salida de una molino industrial.

    Extraction de la spire

    Espiral de dosificación en el dosificador EasyClean

    La espiral de dosificación es totalmente accesible y se puede extraer con 1/4 de vuelta.

    Pesage remplissage de sacs

    Sistema de pesaje en la estación de llenado de sacos

    Sistema de pesaje industrial en la línea de llenado de pigmentos a granel.

    Ligne de remplissage de sacs avec convoyeur à bande

    Línea de llenado de sacos con cinta transportadora

    Línea de transporte y envasado de copos con selladora de sacos.


    Mise en place du sac sur la tête de remplissage

    Tras el llenado, el saco se sella y se descarga en una cinta transportadora.

    Station de remplissage de sacs et de big bags

    Embolsado

    Estación de llenado de sacos y big bags combinados: el operario coloca el saco entre la junta hinchable y el anillo de sujeción. Mediante un mando neumático, autoriza el inflado de la junta que se conecta de forma estanca.

    Pesage commercial sur station de remplissage de sacs

    Pesaje comercial en la estación de llenado de sacos

    La máquina de llenado de sacos está equipada con un sistema de pesaje que permite el pesaje bruto del envase.

    Fermeture du sac après remplissage

    Sellado de la parte superior del saco después del llenado

    Sellador de sacos por impulsos para sellar el saco después de la fase de envasado.


    Alimentation tête de remplissage de sacs

    Alimentación del cabezal de llenado

    La ensacadora se alimenta de copos a través de una válvula de mariposa instalada en la tolva de almacenamiento.

    Démontage rapide de la spire

    Desmontaje rápido de la espiral

    El mecanismo de agitación, que garantiza una dosificación volumétrica uniforme y precisa, también está integrado en el sistema de raíles de desmontaje

    Conditionnement de poudre en sacs

    Embolsado de polvo

    La ensacadora se alimenta a través de un manguito de conexión flexible.

    Conditionnement en sacs

    Embolsadora

    Un detector de metales por gravedad garantiza un producto final de calidad.

    Ligne de conditionnement de sacs avec contrôle de poids

    Línea de envasado de sacos con control de peso

    Proceso de transporte y envasado de escamas en el sector petroquímico.

    Conditionneuse de sacs et de big bags

    Estación de envasado de sacos y big bags

    El operario coloca el saco entre la junta hinchable y el anillo de sujeción. Mediante un mando neumático, autoriza el inflado de la junta que se conecta de forma estanca.

    Stations de remplissage de sacs alimentées par transfert pneumatique

    Estación de llenado de sacos de transferencia neumática

    Los ciclones de transferencia por aspiración neumática alimentan estaciones de llenado mixtas: sacos y big bags.

    Ensacheuse automatique

    Embolsadora automática

    El dispositivo de dosificación anterior llena la bolsa. Los volúmenes se equilibran a través del tubo de llenado de doble camisa.

    Station de conditionnement sac - poudres alimentaires

    Estación de ensacado para alimentos en polvo

    Ensacado de harinas animales en una línea de producción industrial.


    Mise en sac poudre alimentaire

    Ensacado de alimentos en polvo

    Línea de ensacado de azúcar equipada con una cinta transportadora.

    Remplissage de sacs de sucre en poudre

    Línea de galletas

    Unidad de molienda de azúcar glas puro con envase de saco.


    Conditionneuse big bag Flowmatic 03

    ​​​​​​​PalSack® - Estación de llenado de sacos

    El equipo integrado:


    Arbre du doseur easy clean

    Vista interior del dosificador

    Agitador de la unidad de dosificación


    Process de conditionnement de sacs

    Línea completa de envasado en sacos

    El diseño higiénico permite desmontar rápidamente la unidad de dosificación para facilitar su limpieza.

    Ouverture du doseur Easy Clean

    Apertura del dispensador Easy Clean

    La apertura está garantizada por la integración de raíles y rodillos en las bridas del distribuidor.

    Conception hygiénique pour un démontage rapide

    Diseño higiénico para un desmontaje rápido

    El diseño higiénico permite desmontar rápidamente el dispensador para facilitar su limpieza.

    Démontage très rapide des pièces sans port de charges

    Rápido y fácil de limpiar

    Desmontaje muy rápido de las piezas sin llevar cargas.

    Opción de envasado al vacío:

    Algunos productos alimentarios o polvos requieren un envasado al vacío o con gas inerte. Hay un módulo de sellado específico con inyección de gas (nitrógeno u otro) disponible de serie. Este módulo de envasado en atmósfera controlada también está equipado con una bomba de vacío que garantiza el vacío del saco o bolsita antes de la inyección de gas y el sellado final del saco.

    Opciones disponibles

    • Muestrario de polvos
      Muestrario de polvos

      Muestreo volumétrico en el flujo de producto para garantizar un muestreo representativo

      El muestreador se instala en la estación de envasado de sacos. De este modo, se garantiza el muestreo automático en cada envase. La trazabilidad queda así garantizada.


    • Table vibrante pour tassement du produit
      Table vibrante pour tassement du produit

      Motor vibratorio en la estructura

      La vibración del saco al final del proceso de envasado optimiza el volumen del saco.
      Otras alternativas de empaquetado: compresión de aire o presión mecánica.

    • Hotte de dépoussiérage sur station de remplissage de sacs
      Hotte de dépoussiérage sur station de remplissage de sacs

      Eliminación del polvo del cabezal de llenado

      Cuando se desconecta la bolsa, la campana de aspiración colocada alrededor del cabezal de embolsado permite aspirar cualquier rastro de producto alrededor de la boca de la bolsa.
      El sistema de recogida de polvo está conectado al sistema de doble envoltura.

    • Soudeuse de sacs sur ligne de conditionnement
      Soudeuse de sacs sur ligne de conditionnement

      Selladora de sacos - rendimiento de 4 a 20 sacos/min.

      Si la selladora es manual, se puede instalar un equilibrador de carga. Está especialmente indicada para sacos de plástico con una longitud de sellado (anchura) de 650 a 1000 mm. Está disponible en varias versiones en función de la tecnología de sellado elegida: sellado por doble impulso, sellado térmico, sellado por aire caliente, etc.

    • Couseuse de sacs industrielle
      Couseuse de sacs industrielle

      Máquina de coser sacos automática o manual.

      Se utiliza principalmente para cerrar sacos de papel.


    • Clippeuse industrielle pour fermeture de sacs
      Clippeuse industrielle pour fermeture de sacs

      Cerrar el saco

      Sistema de cierre de clip manual o automático.
      Compatible con aplicaciones de la industria alimentaria.

    • Imprimante pour conditionneuse de sacs
      Imprimante pour conditionneuse de sacs

      Impresora industrial para el marcado de sacos

      Impresión de etiquetas de pesaje con historia, autoadhesivas, en ticket, impresión por chorro de tinta directamente en la bolsa, número de lote, operador.

    • Barras magnéticas
      Barras magnéticas

      Captura de partículas metálicas al final de la línea

      Esta fase de control antes del envasado garantiza un producto final de alta calidad.

      Las barras se colocan en el centro del flujo de producto para retener las partículas metálicas.

    • Preparación de mezcla de especias

      Productos procesados: especias - Preparación de mezcla de especias - El objetivo es una línea de mezclas de especias con capacidad de limpieza del equipo y flexibilidad de recetas.
    • Envases de polvo de lavandería

      Polvos procesados: detergentes y polvos para lavar - Envasado de polvos para lavar - Envasado de productos acabados en polvo en bolsas de 40, 50 y 65 libras.
