Llenado de súper sacos - Embalaje de productos frágiles en big bags, cajas o cartones
Objetivo: envasar productos frágiles, desmenuzables o quebradizos en bolsas grandes.

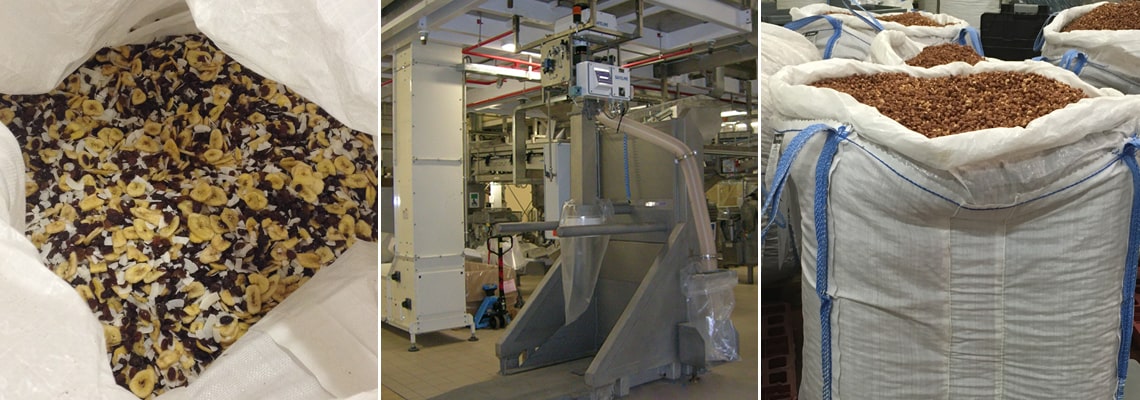

Productos típicos envasados por la llenadora de big bags FlowMatic® 03 Care: cereales, frutos secos, galletas, frutas, verduras, caramelos, bolas de chocolate, chicles, productos extrusionados, cereales para el desayuno, copos, pasta, pétalos inflados...

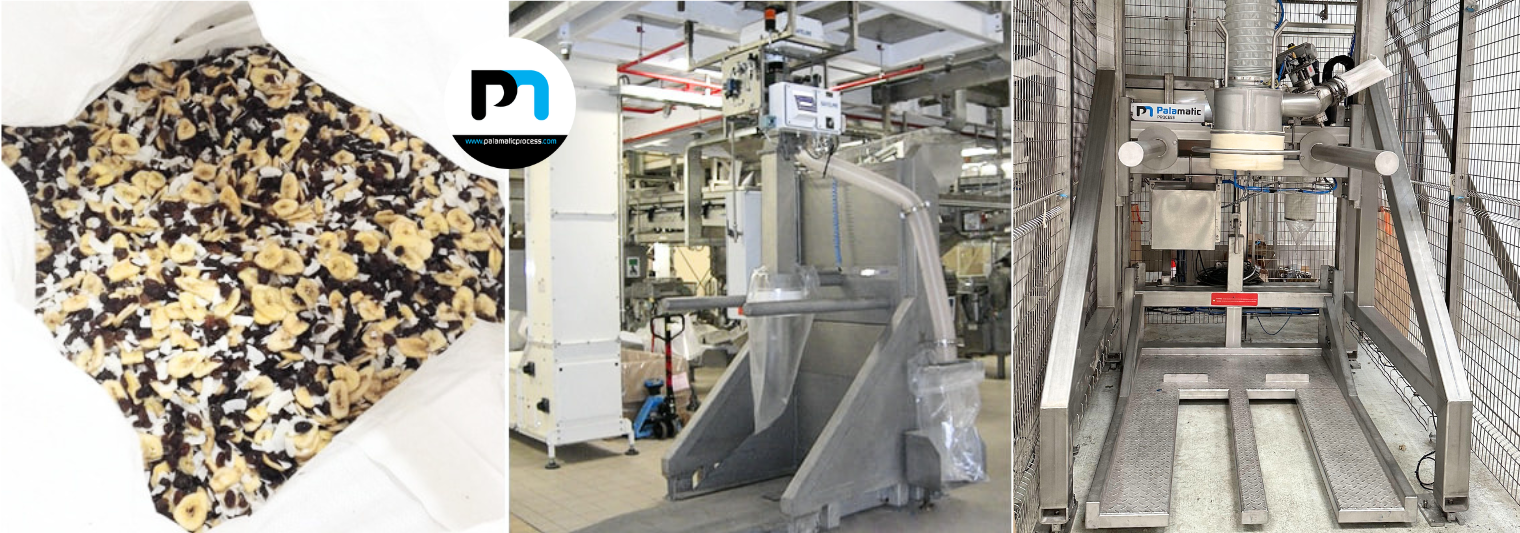

El diseño de la estación de envasado en big bag FlowMatic® 03 Care garantiza que los productos estén acompañados en su caída para preservar su integridad. La altura de caída de los productos se reduce al máximo gracias a la elevación del fondo del big bag mediante la traslación en altura del delantal inferior.
Además de proteger los productos frágiles, la estructura de la estación de llenado de big bags FlowMatic® 03 Care es fácilmente ajustable para llenar big bags de diferentes alturas. El cilindro tensor y el ventilador permiten dar una forma óptima al big bag.
La particularidad de esta envasadora de big bag es que está equipada con un sistema de elevación del fondo del big bag. En efecto, un segundo carro equipado con un cilindro de carrera larga permite elevar la paleta sobre la que se coloca el contenedor. La tecnología utilizada para mover el fondo del big bag se adapta en función de su sector de actividad: cilindro neumático, cilindro hidráulico o cilindro eléctrico.
La plataforma de la estación de llenado de big bags está equipada con horquillas que permiten sujetar el contenedor durante la elevación, pero también retirarlo con una carretilla elevadora o una transpaleta en posición baja. Esto garantiza que los productos frágiles no caigan desde una gran altura cuando se embalan en big bags y, por tanto, reduce al mínimo el riesgo de rotura durante la fase de carga de estos productos frágiles.
Descubra nuestra línea de procesos DryBulk-Mix® para mezclar y envasar ingredientes secos y frágiles en big bags.
-
Productos frágiles5
-
Automatización3
-
Espacio5
Procedimientos operativos
- Embalaje en bolsas grandes :
Al principio del ciclo, la plataforma inferior se eleva hasta la altura deseada.
Para limitar al máximo la creación de pliegues en el tejido del big bag hacia el interior, también se recomienda el uso de un ventilador de inflado.
A medida que se llena el big bag, el cilindro, controlado para activar el descenso progresivo del big bag, permite que el tubo de llenado esté siempre justo por encima de la pila de producto. El control de la altura de la plataforma está garantizado por una sonda de nivel, células de carga y un sensor de microondas en función de los productos frágiles que se embalan. La tecnología utilizada para esta máquina de llenado de big bags permite obtener una altura de caída mínima creando una pendiente automática y regulada en el big bag llenado.
Al final del ciclo, la plataforma vuelve a su posición máxima de descenso para la retirada de la paleta.
- Embalaje en caja de cartón :
Al principio del ciclo, el carro inferior sube a la carrera máxima.
A medida que avanza el proceso de llenado, el cilindro se controla para bajar progresivamente la caja de modo que el tubo de llenado esté siempre por encima de la pila de producto.
La gestión de la altura de la plataforma está garantizada por sondas de nivel, células de carga y sensores de microondas en función de los productos frágiles que se embalan.
Al final del ciclo, la plataforma vuelve a su posición máxima de descenso para la retirada de la paleta.
La estación de llenado de big bags FlowMatic®03 Care está equipada con todo lo necesario para garantizar un envasado eficaz: sello de contención inflable, delantal de colgado de big bags ajustable en altura mediante un gato neumático controlado, ventilador de conformación de big bags, sistema de pesaje de big bags, pesaje comercial...
Toda la estructura es ajustable y permite llenar bolsas grandes de diferentes alturas. El cabezal de llenado, diseñado como una doble envoltura, garantiza el equilibrio de los volúmenes y evita así cualquier emisión de polvo al aire ambiente. El cilindro tensor y el ventilador dan a la bolsa grande una forma óptima. El big bag lleno puede manipularse con seguridad y sin riesgo de caída.
La estación de llenado FlowMatic®03 Care puede alcanzar velocidades de llenado de 10 a 20 big bags por hora.
Puntos fuertes del equipo
- Respeto por los productos
- Acompañar" la caída de los productos para preservar su integridad
- Dosificación y pesaje comercial de sus polvos
- Cilindro de abanico y de tensión para asegurar la formación de la bolsa grande y de la bolsa interior
- Horquillas en forma de U para poder sacar el big bag por las asas y sin paleta
Media
Nuestro equipo en video
Bulk bag filling unit - FlowMatic®03
Remplissage big bags FlowMatic 03
Contención, densificación y pesaje bruto.
La estación de llenado Flowmatic® 03 Care es fácilmente ajustable para acondicionar súper sacos de diferentes alturas. El cilindro de tensión, el ventilador y la mesa vibratoria permiten darle una forma óptima. La base vibratoria, mientras tanto, asegura la desaireación de los productos de baja densidad.
Gamme de station remplisseuse big bag - FlowMatic
Nuestro equipo en fotos
Proceso de las cuentas de chocolate
La llenadora de big bags FlowMatic 03® Care garantiza el respeto de los productos frágiles.
FlowMatic® 03 Care
La estación FlowMatic 03® Care se utiliza para llenar bolsas grandes con productos frágiles.
Llenado de bolsas grandes
La estación de envasado en big bag se alimenta de ingredientes mediante un tornillo de transferencia mecánico.
Estación móvil de envasado de big bags
La estación de envasado de big bags FlowMatic® 03 care permite el envasado de productos frágiles en big bags o cajas de cartón.
Relleno de bolsas grandes bajo el tornillo de transferencia
La estación de llenado está equipada con un sistema comercial de pesaje de frutos secos.
Estación de envasado de ingredientes
El FlowMatic® 03 Care es fácilmente ajustable para llenar bolsas grandes de diferentes alturas.
Features
Las características técnicas
| Producción | de 10 a 20 big bags/h. |
|---|---|
| Capacidad | 2 toneladas/saco grande |
| Materiales de fabricación | Acero pintado, acero inoxidable 304L |
| Potencia instalada | 3 kW |
| Consumo de aire comprimido | 0,9 Nm³/h. |
| Velocidad de eliminación de polvo | 300 m³/h. |
Acabados: RAL 9006, granallado, electropulido
Consumo medio de energía: 0,2 kW
Presión de funcionamiento: 6 bar
Entrada digital: 6
Salida digital: 6
Precisión de la cadena de pesaje: ± 500 gramos
Dimensiones máximas del big bag: 1550 (ancho) x 1550 (largo) x 2400 (alto) mm
Horquillas en forma de "U": permiten retirar las bolsas grandes por las asas (opcional)
El modelo FlowMatic® 03 Care está equipado con las siguientes características
- El delantal equipado con un cilindro de largo recorrido permite elevar la paleta sobre la que se coloca la caja o big bag para que los productos envasados no caigan desde una gran altura.
- Horquillas redondas para fijar las asas de las bolsas grandes: las asas de las bolsas grandes se deslizan más fácilmente.
- Horquillas en forma de "U" para sujetar las asas del big bag: permite retirar el big bag directamente de las asas con una carretilla elevadora (sin necesidad de utilizar un palé).
- Estructura de soporte: ajustable manualmente en altura para adaptarse a todo tipo de big bags y cajas de cartón
- Ajuste de la anchura: la distancia entre las horquillas de enganche puede modificarse en anchura para optimizar la fase de llenado y garantizar una mayor estabilidad del contenedor flexible en su palé.
- Junta de hinchamiento: La junta de hinchamiento garantiza una conexión estanca entre el cabezal de llenado y el big bag durante la fase de llenado.
- Cabezal de llenado: El cabezal de llenado está fabricado con una doble camisa para equilibrar el volumen. El aire cargado se libera a través del conducto de desgasificación que puede conectarse al sistema de recogida de polvo.
- Cilindro de tensado: El cilindro neumático está situado en el portahorquillas. Permite ajustar el sistema de enganche del asa del big bag a una altura ergonómica, adaptarse a las diferentes alturas de los contenedores y dar al big bag una forma óptima gracias a la tensión permanente durante la fase de llenado. El big bag se llena completamente sin riesgo de que se formen bolsas de aire y se puede manipular con seguridad sin riesgo de volcarse.
- Ventilador de preinflado: instalado en la estación, el ventilador asegura la conformación del big bag equipado con una bolsa interna para facilitar su llenado. Una válvula de by-pass permite la desgasificación de los finos que son capturados por el tubo de doble envoltura durante la fase de envasado.
Options
Opciones disponibles
-
Transportador de rodillos
El big bag colocado en el palet es evacuado por un transportador de rodillos motorizado, optimizando así la producción.
-
Cabezal giratorio
Sistema que permite colocar fácilmente el big bag vacío. Diseñado con un rodamiento de alta resistencia, una simple rotación (+180°/-180°) del sistema de enganche permite al operario colocar las 4 asas del big bag, desde su puesto de trabajo.
El desenganche automático de las asas, una vez que se ha llenado el big bag, completa el sistema, que es especialmente adecuado para altas tasas de envasado.
La unidad cerrada integra el ventilador de preinflado, lo que permite su uso en entornos difíciles y sujetos a fuertes restricciones de higiene.
-
Estación móvil
Las estaciones de acondicionamiento pueden integrar cuatro redes de mantenimiento que permiten el mantenimiento del conjunto en el carro elevador o en el transpalet.
Estas estaciones móviles de acondicionamiento de big bags permiten sustituir las big bags por puntos de alimentación independientes o por mangueras de carga de camiones.
Las versiones con raíles y guías también son un estándar en Palamatic Process. -
Sistema automático de desenganche del big bag
En el delantal de recepción de big bags hay cuatro ganchos articulados. El cilindro neumático activado por el PLC controla la inclinación del gancho al final del proceso de dosificación.
-
Desapilador de palets
Para automatizar la estación de envasado de big bags, proponemos la instalación de un desapilador automático de palets.
Las paletas apiladas se almacenan en el almacén y, a continuación, se introducen una a una en la estación de envasado a través de un transportador motorizado. -
Pinza de tierra
Las líneas de tierra equipan toda la estación. Un punto de conexión rápida permite conectar a tierra las bolsas grandes, logrando así una conexión equipotente del conjunto.
Toda la estación está equipada con trenzas de conexión a tierra. Un punto de conexión rápida permite conectar a tierra las bolsas grandes, creando así una conexión equipotencial del cojunto.
-
Plataforma de acceso para el operador
Facilita el acceso a la parte superior de la máquina de llenado para permitir el cierre de la rampa de llenado del contenedor flexible.
-
Máquina de soldar para bolsa interior
Una vez que el big bag está lleno, se evacua en la estación de cierre de la manga. Un sistema de termosellado permite sellar la bolsa grande por la acción de unas mordazas calentadas en la bolsa interior. Las tecnologías de soldadura se adaptan a las características del big bag (bolsa interior de aluminio).
