Estación de vaciado de big bags con confinamiento avanzado
La estación de vaciado de big bags con confinamiento avanzado de Palamatic Process es una solución innovadora diseñada para cumplir con los estrictos requisitos de las industrias que manipulan polvos peligrosos, tóxicos, CMR o sensibles. Garantiza un vaciado seguro, sin emisión de polvo y sin contacto entre el operario y los productos manipulados.
Equipada con una caja de guantes y un cabezal de conexión estanco, esta estación permite la apertura y el vaciado de los big-bags en circuito cerrado, sin romper el confinamiento. Su sistema de acoplamiento hermético garantiza una estanqueidad perfecta durante la conexión, lo que evita cualquier dispersión de partículas en el entorno de trabajo. Una vez vaciado el big-bag, el operario puede proceder a su cierre con total seguridad gracias a los guantes integrados, evitando cualquier contacto directo con el producto.
Un conjunto de válvulas automáticas permite gestionar de forma inteligente los caudales de aspiración entre la caja de guantes y el cabezal de conexión, optimizando así el confinamiento del polvo. Hay varias opciones disponibles para reforzar aún más el nivel de seguridad, como el vaciado por vacío del big-bag antes de la desconexión o la aspiración de partículas finas en el manguito de vaciado antes de su cierre hermético.
Los modos de carga del big bag son los mismos que para el resto de la gama EasyFlow®: polipasto eléctrico, carretilla elevadora, puente grúa. Las estructuras se adaptan en consecuencia.
Se pueden añadir varias opciones de contención adicionales: encapsulamiento completo de la parte superior de la estación. Compactador de big bag independiente.
La estación está diseñada para adaptarse a los requisitos de los sectores farmacéutico, químico, nuclear y agroalimentario, donde el control del confinamiento es fundamental.
Gracias a su diseño avanzado, esta estación garantiza un alto nivel de seguridad para los operarios y un control perfecto de los flujos de polvos, ofreciendo así una solución llave en mano para las industrias que requieren un confinamiento avanzado.
El modelo EasyFlow®EF04 es la evolución del modelo EF3, e incorpora un nivel adicional de contención. Este modelo no es la etapa definitiva de la contención PALAMATIC. La gama EF también está disponible en versión alargada, que integra directamente el sistema de compactación en su cámara de descarga con carcasa: modelos EF 100, 200, 300, 400 y EF 500.
-
Higiene5
-
Confinamiento5
Procedimiento operativo
Colocación del big bag
El operario carga el big bag en la estación utilizando un polipasto eléctrico, una carretilla elevadora o un puente grúa, según la configuración de la instalación.
Las asas del big bag se fijan a la cruz de manipulación, lo que permite una manipulación segura y estable.
La carga del big bag se transfiere a la plataforma de descarga para garantizar la seguridad del operario durante el trabajo.
El big bag se baja sobre la plataforma de descarga y su manguito se inserta en el cabezal de conexión estanco. La plataforma de sujeción está en posición elevada y solo se inserta la parte situada debajo del lazo de cierre.
Conexión y contención
El operario autoriza el inicio del desempolvado.
A continuación, se pone los guantes para acceder al cabezal de conexión estanco.
Bloquea el manguito bajando la plataforma de sujeción, lo que garantiza un confinamiento total.
Una vez realizada la sujeción, solo se mantiene la aspiración en el cabezal de conexión.
Desenganche y vaciado
El manguito de vaciado se asegura y se desata progresivamente para permitir el flujo controlado del producto. El operario maneja el lazo con guantes.
En caso necesario, unos cilindros de masaje facilitan el flujo de los polvos compactados.
Retirada del big bag vacío
Una vez finalizado el vaciado, el operario puede volver a cerrar herméticamente la manguera. La manguera de vaciado permanece sujeta a la cabeza, garantizando el confinamiento. Vuelve a atar el cordón de cierre en la manguera.
Se puede activar un sistema de vacío en el big bag (opcional) antes de cerrar el lazo y desconectar la manguera, para evitar cualquier emisión residual. Este sistema también permite reducir el volumen del big bag. Se debe instalar una válvula automática debajo del cabezal de conexión estanco para permitir un vacío eficaz.
Una vez levantada la plataforma de sujeción, una manguera de aspiración (opcional) permite limpiar la parte del manguito situada debajo del lazo antes de su cierre hermético (sello de cisne).
El operario puede entonces quitarse los guantes y autorizar la retirada del big bag (polipasto, carretilla…).
La bolsa grande vacía se retira con total seguridad y puede compactarse mediante un sistema de compactación independiente del tipo Roll’R o compactador de tornillo (opcional).
Una válvula de guillotina de aislamiento (opcional) permite, al final de la campaña, aislar el proceso del entorno exterior. Esta válvula bloquea la plataforma de descarga.
Puntos fuertes del equipo
- Confinamiento optimizado: Compartimento estanco, aspiración inteligente para la manipulación de polvos, opción de caracterización de la instalación.
- Ergonomía y seguridad optimizadas: Acceso mediante puerta acristalada y activación automática del sistema de desempolvado. Manipulación simplificada con sistemas de sujeción.
- Adaptabilidad a las exigencias industriales: Carga de big bags adaptable (polipasto, carretilla o grúa) y personalización a medida.
- Gestión eficaz de residuos: Cierre hermético del manguito tras el vaciado, compactador independiente (de tornillo o Roll’R) opcional.
- Sistema evolutivo para un mayor confinamiento: Estructura sencilla que evoluciona hacia modelos alargados (EF 100 a 500).
Media
Nuestro equipo en fotos
EasyFlow®EF0

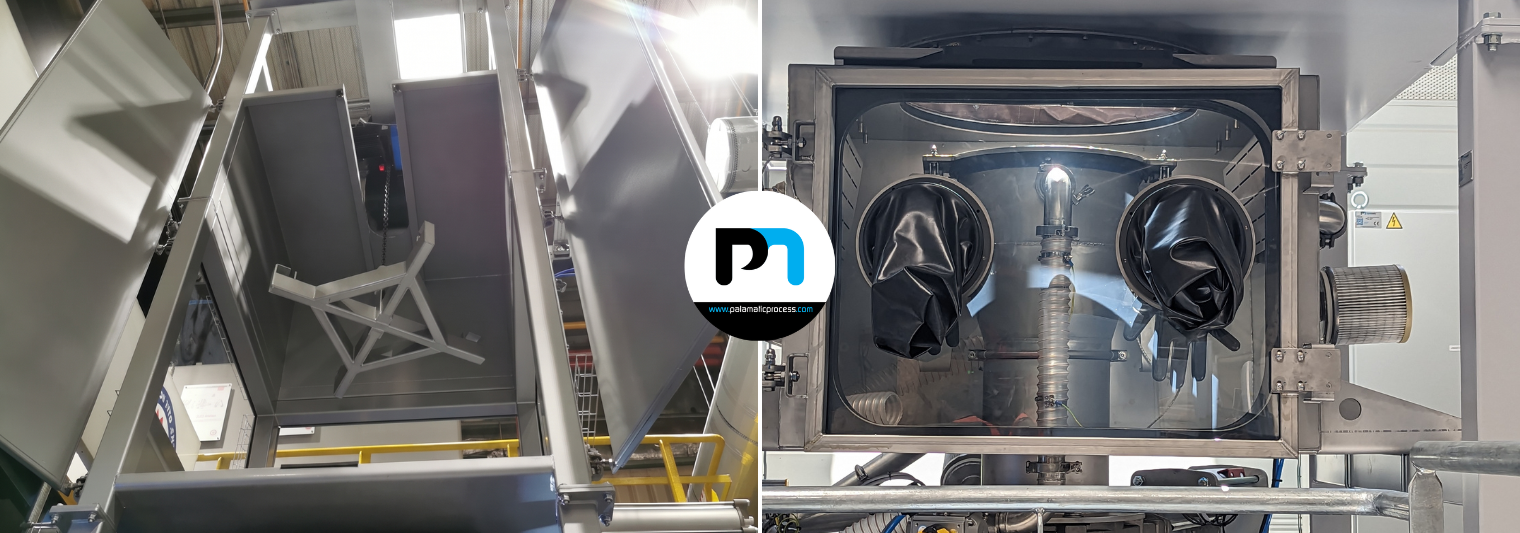

Ensemble de la Vidange Big bag EasyFlow®EF04
Sistema de acoplamiento hermético
El sistema de acoplamiento hermético evita la dispersión de partículas en el entorno de trabajo.
Guantera
Permite abrir los Big Bags en un circuito cerrado.
Cabezal de conexión estanco
Evita la dispersión de partículas durante la operación de vaciado.
EasyFlow®EF04 disponible
La EasyFlow®EF04 lista para usar.
Cámara de estanqueidad
Features
Las características técnicas
Configuración flexible de la gama EasyFlow®
Las opciones de la gama EasyFlow® son totalmente combinables para adaptarse a sus necesidades específicas. Esta flexibilidad permite configurar una estación de vaciado de big bags a medida.
APERTURA DE BIG BAG
Confinamiento óptimo
- Cabezal de conexión estanco con placa de sujeción.
- Caja de aspiración equipada con campanas en tres paredes.
- Gestión automatizada de la eliminación de polvo en el sistema de desatado.
- Opción: Carcasa completa de la parte superior (zona de carga por encima de la plataforma de descarga). Las puertas batientes accionadas por cilindros neumáticos garantizan la seguridad durante la carga y descarga.
- Opción: Unidad de desempolvado integrada dedicada al puesto, que permite un funcionamiento en circuito cerrado con reintroducción de las partículas finas aspiradas en la estación.
- Opción: Filtración absoluta en el depolvorizador y sistema Bag-in-bag out para el mantenimiento de los filtros sin contacto con los filtros sucios.
| Modelo | EF 0x | EF 1x | EF 2x | EF 3x | EF 4x | EF 5x |
|---|---|---|---|---|---|---|
| Tipo de apertura | Caja de desenganche | Cabezal de conexión estanco | Caja de guantes | Cabezal de conexión estanco + caja de aspiración | Guantera + Cabezal de conexión estanco | Punta para perforar big bags |
| Cadencia (big bags/h) | 10 a 30 | 10 a 20 | 10 | 10 a 20 | 10 | 20 a 40 |
| Se requiere desempolvado | 300 m³/h | 160 m³/h | 600 m³/h | 1400 m³/h | 750 m³/h | 1600 m³/h |
| Dimensiones máximas (L x An x Al) | 1200 x 1200 x 2400 mm | |||||
| Capacidad | 2 toneladas | |||||
| Faldón de contención | Opcional | N/A | Opcional | Opcional | Opcional | De serie |
| Carcasa (ENCLOSED) | / | / | Opción | Opción | Opción | Opción |
CARGA DE BIG BAGS
Seguridad y ergonomía
- Plataforma de apoyo para recoger la carga y trabajar con seguridad.
- Acceso a la zona de vaciado a través de una puerta acristalada de seguridad.
- Opciones disponibles: Aspiración del big bag, manguera de aspiración para la limpieza final.
| Modelo | EF x1 | EF x2 | EF x3 |
|---|---|---|---|
| Carga | Polipasto eléctrico | Carretilla elevadora | Puente grúa |
| Estructura | Estructura autoportante | Estructura con carretilla | Estructura baja |
Compatibilidad y adaptabilidad
- Carga del big bag mediante polipasto, carretilla elevadora o grúa puente
- Cruz de manipulación adaptada al dispositivo de carga. Cruz de manipulación de 5 puntos: permite fijar la bolsa interna de los big bags. Se puede instalar un gancho central para manipular los big bags por una asa (para los 3 tipos de carga)
- Estructuras adaptadas al sistema de carga: autoportante (polipasto), estructura ajustable (carretilla), estructura baja (puente grúa)
- Opciones de proceso: cilindros de masaje, válvula de estrangulamiento, válvula de guillotina de aislamiento, pesaje integrado.
PROCESAMIENTO DE ENVASES VACÍOS
| Modelo | EF xx0 | EF xx1 | EF xx2 | EF xx3 | EF xx4 |
|---|---|---|---|---|---|
| Tipo de tratamiento | Compactador de tornillo integrado | Trituradora | Empacadora | Compactador de tornillo independiente | Roll'R integrado con estructura alargada |
| Disponibilidad | x | x | x | N/A | N/A |
Gestión de residuos y cumplimiento normativo
- Cierre hermético de la manga tras el vaciado.
- Opción de compactador independiente: Roll’R o compactador de tornillo para la reducción de volúmenes.
Seguridad y conformidad
- Clase de contención para polvos tóxicos y CMR.
- Conformidad con ATEX si se instala en una zona con riesgo de explosión.
- Materiales conformes con los requisitos farmacéuticos y químicos.
Options
Opciones disponibles
-
Carcasa completa de la parte superior
Cubierta de la parte superior para evitar la dispersión de partículas finas
-
Válvula de estrangulamiento
Para regular el caudal de aspiración entre la caja de guantes y el cabezal de conexión.
-
Filtración absoluta
Filtración absoluta y sistema «Bag in Bag out»
-
Compactador independiente
Roll'R o compactador de tornillo para reducir el volumen de los big bags vacíos.
-
Conformidad con ATEX
Si se instala en una zona con riesgo de explosión
