Caja de masaje de súper saco - SmashR® Enclosed

  • Prueba
  • Plan de acceso
    Description

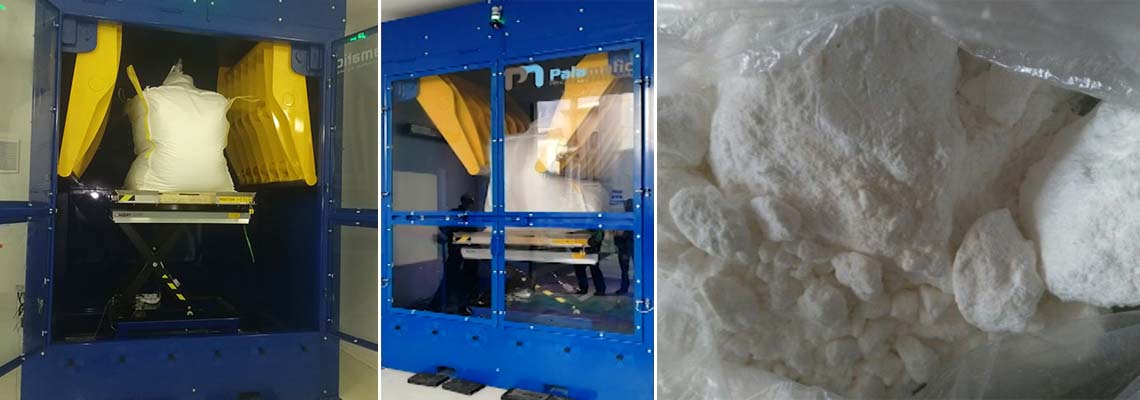

    Jaula de masaje confinada big bag

    Jaula de masaje para súper sacos cerrada - SmashR® Enclosed

    Desarrollada para súper sacos que contienen polvos de grano fino o peligrosos, la jaula de masaje para súper sacos SmashR® Enclosed garantiza la trituración en un recinto completamente sellado y libre de polvo. El equipo hidráulico y la mesa elevadora giratoria están integrados en esta cámara de contención, mientras que un sistema de extracción captura el polvo emitido.
    Esta solución facilita el vaciado de los súper sacos durante la producción, garantizando al mismo tiempo la seguridad de los operarios. Es especialmente adecuada para la industria química.



    Funcionamiento de un ciclo "estándar"

    1. El operario coloca el súper saco dentro del recinto
    2. El operario cierra las puertas
    3. El operario inicia el ciclo de masaje
    4. Las puertas ejercen 4 presiones hacia arriba sobre el súper saco
    5. La mesa gira 90
    6. Las hojas ejercen 4 presiones hacia arriba sobre el súper saco
    7. La mesa gira 90
    8. El ciclo ha finalizado. Un mensaje informativo indica que el operador puede abrir las puertas y recuperar el súper saco.

    El número de presiones y de vueltas de la mesa es ajustable.


    Duración de un ciclo "estándar": 5 min.
    Rendimiento: aprox. 12 súper sacos/h.
    Fuerza hidráulica: > 15 T/ > 150 kN
    Finalidad: destruir terrones en los súper sacos

    Partager la page

    Puntos fuertes del equipo

    - Descompacta con seguridad polvos de grano fino o peligrosos

    - Facilita el vaciado completo de los súper sacos al romper los bloques de polvo

    - Los grumos de producto se eliminan dentro del súper saco de polvo, garantizando un entorno de trabajo limpio

    - Las hojas pivotantes permiten acceder al corazón del producto sin dañar el súper saco

    -  Adecuado para todos los tipos de súper saco y todos los tipos de polvo

    Nuestro equipo en video

    Big bag conditioner SmashR

    Descompactador de súper sacos para facilitar el vaciado de su producto.

    Ecran de contrôle SmashR®

    Décompacteur big bags SmashR

    SmashR décompacteur big bags

    Bulk bag massager

    Los grandes sacos de materias primas se preparan mediante masaje, para romper los arcos y disgregar la masa del producto antes de desembalarlo.

    Nuestro equipo en fotos

    Trituradora de big bags

    Compactador de súper sacos

    El descompactador de súper sacos o FIBC es la solución ideal para romper la masa de sus productos.

    Desembale fácilmente los big bags con SmashR

    Desembale facilmente los súper sacos

    SmashR® facilita el flujo de su producto y permite un fácil vaciado de sus súper sacos.

    Control remoto SmashR

    Control remoto SmashR®

    La máquina SmashR® se controla a distancia mediante un PLC específico.

    Descompactación de big bags a granel

    Descompactación de súper sacos a granel

    SmashR®, "the ultimate big bag conditioner" descompacta sus súper sacos a lo largo de su proceso de producción gracias a su sistema de masaje hidrual.

    FIBC Descompactación SmashR de Palamatic

    Súper saco descompactación SmashR®

    Descompactación de súper sacos con los cilindros hidráulicos de la jaula de masaje SmashR®.

    Big bag caja de masaje SmashR Palamatic

    Súper sacos caja de masage SmashR®

    La jaula de masaje del súper saco optimiza el vaciado para sus operarios de producción.

    Cage massage big bag

    Jaula de masaje súper sacos

    La jaula de masaje súper sacos mejora el flujo de polvo.

    Cage de massage big bag

    Crushing súper saco

    Recinto de masaje para súper sacos ; los brazos se accionan mediante cilindros hidráulicos.

    Système de massage de big bags

    Vaciado optimizado de súper sacos

    El sistema de masaje facilita el flujo de polvos a granel.

    Système de massage hydraulique

    Ayuda para vaciar súper sacos

    Los brazos rompen los grumos de polvo para facilitar el vaciado del súper saco.

    Massage big bag Palamatic Process

    Sistema hidráulico para masajear súper sacos

    Sistema de masaje hidráulico para optimizar el flujo de polvo.

    Pantalla de control del puesto de masaje

    Panel de control con pantalla táctil

    El operador selecciona el modo de funcionamiento deseado entre una serie de modos preestablecidos. Cada modo se puede configurar.

    Descondicionador de big bags SmashR

    Jaula de masaje para  súper sacos

    Las escotillas masajean el súper saco para destruir los terrones.

    Masaje big bag Palamatic Process

    Desempaquetador de súper sacos

    La estación de masaje consta de 2 pares de cilindros hidráulicos, que permiten el masaje simultáneo a través de las aletas situadas en 2 lados opuestos del súper saco.

    Cámara de desembalaje de big bags

    Trituradora de súper sacos

    El súper saco se masajea mediante empujadores hidráulicos, que disgregan la masa del súper saco cuando está "en bloque" para facilitar su vaciado.

    Descompactador big bag

    Estación de masaje súper saco

    Para preparar el producto antes de desembalarlo.

    Las características técnicas

    Producción

    12 súper sacos/h.

    Fuerza > 15 T/ > 150 kN
    Dimensiones exteriores de la jaula 3 300 x 3 300 x 2 100 mm
    Carga máxima de la mesa elevadora 1 500 kg
    Dimensiones de la plataforma 1 700 x 1 000 mm
    Altura máxima del súper saco 1 500 mm
    Tiempo de subida aprox. 25 sec.
    Tiempo de descenso aprox. 10 seg. bajo carga


    Procedimiento :

    1. El operario posiciona el big bag utilizando la carretilla elevadora a través de la puerta de acceso y lo coloca sobre la plataforma giratoria de la mesa elevadora.

    2. 2. El operador selecciona el modo de funcionamiento deseado entre varios modos preestablecidos.
    Cada modo puede configurarse en función de :
    - La altura del súper saco
    - El número de ciclos de masaje
    - El número de veces que se sube y se baja la camilla
    - El número de rotaciones de la placa de la mesa elevadora
    - Una vez seleccionado el modo de funcionamiento, el operador inicia el ciclo desde la consola de control.

    3. Comienza el ciclo de masaje.

    4. Al final del ciclo, un mensaje de alerta informa al operador de que el ciclo ha finalizado y de que ya se puede retirar el súper saco.

    Synoptic2-SmashR®
    Synoptic1-SmashR®

    Opciones disponibles

    • Cable de control remoto
      Cable de control remoto

      Cable de control remoto

      Ventajas :

      • Control de la estación desde la carretilla elevadora
      • Robustez


      Descripción :

      El cable de control remoto es un dispositivo que permite activar los ciclos de SmashR® a distancia tirando de un cable.
      Esta característica proporciona un método de control, garantizando un uso seguro y eficaz del SmashR®. Además, el operario no tiene que bajarse de la carretilla, lo que facilita su trabajo y aumenta el rendimiento.

    • Mando a distancia de la jaula de masaje
      Mando a distancia de la jaula de masaje

      Mando a distancia por radio

      Ventajas :

      • Control de la estación desde la carretilla elevadora
      • Ergonomía mejorada


      Descripción:

      Esta opción permite al operario controlar el SmashR® a distancia. Permite poner en marcha el SmashR® sin estar al lado de la máquina. Al igual que el cable de control, el operario no necesita bajarse de la carretilla elevadora, por lo que facilita su trabajo y aumenta el rendimiento.

    • Bomba de jaula de masaje SmashR®
      Bomba de jaula de masaje SmashR®

      Bomba de alta velocidad

      Ventaja :

      • Mayor rendimiento


      Descripción :

      Esta opción consiste en equipar el SmashR con una bomba hidráulica de alta velocidad, que acelera los ciclos de recorte de súper sacos.
      Durante la fase de aproximación, las hojas se mueven a alta velocidad pero con baja presión.
      Para el masaje, una bomba más lenta y de alta presión rompe los terrones en profundidad.
      Con una bomba de alta velocidad, la SmashR® puede procesar súper saco más rápidamente.

    • Traçabilité
      Traçabilité

      Sistema de trazabilidad integrado

      Ventajas :

      • Trazabilidad del ciclo completo
      • Opción: impresión en súper saco o impresora de etiquetas


      Descripción :

      El sistema de trazabilidad integrado permite al SmashR® generar informes detallados sobre las operaciones realizadas, incluyendo datos como la duración de los ciclos, la fuerza aplicada, los tiempos de inactividad, etc. Estos informes proporcionan una trazabilidad completa del proceso de desembalaje de súper sacos, lo que puede resultar esencial para el control de la calidad, el cumplimiento de la normativa y la mejora continua del proceso. Los datos se almacenan en un servidor o en una memoria USB.
      Opción complementaria: la incorporación de una impresora para etiquetar sus súper sacos.

    • Scan 3D
      Scan 3D

      Escaneado 3D del súper saco

      Ventajas :

      • Permite una amplia gama de tamaños de súper saco
      • Mayor seguridad para evitar daños en los súper sacos


      Descripción :
      El sistema de telémetro integrado analiza automáticamente el tamaño y la forma del súper saco antes de iniciar el ciclo de desmenuzamiento. A partir de estos datos, el SmashR® ajusta automáticamente sus parámetros para garantizar una descompactación óptima. Este sistema es muy útil para :

      • Súper sacos de gran valor
      • Súper sacos con formas inusuales
      • Productos muy frágiles
      • Productos tóxicos
      • Súper sacos que varían regularmente de tamaño

      Cuando se inicia un ciclo con la estación clásica, el posicionamiento y los ajustes dependen del operario. En este caso, el sistema se encarga de los distintos ajustes.

    • Atex SmashR®
      Atex SmashR®

      ATEX

      Ventajas :

      • Trabajo en zonas explosivas
      • Mayor seguridad


      Descripción :

      El SmashR® ATEX es una solución especialmente diseñada para entornos en los que la seguridad es primordial, especialmente en zonas con riesgo de explosión.
      Ofrece una serie de características que garantizan el cumplimiento de las normas ATEX, entre las que se incluyen :

      Entorno aislado: cada elemento de riesgo está aislado. Esto significa que no existen riesgos en el interior del SmashR®.

      Mesa elevadora ATEX: la mesa elevadora del SmashR también está diseñada conforme a las normas ATEX, lo que garantiza la seguridad cuando se aplastan súper sacos que contienen polvos inflamables.

      Puesta a tierra del súper saco durante el masaje: Un sistema innovador permite al SmashR® poner a tierra el súper sacos, reduciendo el riesgo de electricidad estática en entornos sensibles.

      Conforme a las normas de seguridad contra el polvo, es apto para las zonas 22.

    • Cilindro en jaula de masaje
      Cilindro en jaula de masaje

      Jack rompecorazones en la parte superior de la bolsa grande

      Ventaja :

      • Rompe terrones en el corazón del súper saco



      Descripción :

      Esta opción añade cilindros adicionales en la parte superior del SmashR®, proporcionando una presión extra para un desmenuzamiento más eficaz del súper saco.
      En este caso :
      - El ciclo se inicia con el súper saco sobre la mesa
      - Las hojas de la puerta ejercen 4 presiones, de abajo hacia arriba, sobre el súper saco.
      - La mesa elevadora desciende
      - El cilindro rompecorazones se extiende
      - La mesa elevadora sube y presiona el súper saco contra el cilindro del rompecorazones.
      - La mesa gira 90° y se repite el ciclo.

      Esta característica es especialmente útil para materiales muy compactos o difíciles de desmenuzar, mejorando la productividad y la eficacia en el proceso de descarga de súper sacos.

      Fuerza de la mesa: 2T / 20 kN

    • Puertas automáticas
      Puertas automáticas

      Puertas automáticas

      Ventajas :

      • Ahorro de tiempo
      • Manipulación simplificada



      Descripción:

      Añadir puertas automáticas a su SmashR® ofrece una solución práctica y segura para la carga y descarga de súper sacos. Estas puertas automáticas se abren y cierran de forma rápida y fiable.

      Este sistema puede acoplarse con el mando a distancia por radio o con el cable de mando a distancia.

    • Carcasa protectora
      Carcasa protectora

      Carcasa protectora de la unidad de potencia hidráulica

      Ventajas :

      • Evita que los operarios accedan al sistema hidráulico
      • Protege la unidad de potencia hidráulica de entornos peligrosos



      Descripción :

      Esta carcasa proporciona protección adicional para la unidad de potencia hidráulica. Impide el acceso de los operarios y protege el grupo de polvo y entornos peligrosos.
