PalDrum®04 Envasado de bidones - Paleta giratoria

Description

La estación de llenado de bidones PalDrum®04 con paleta de mesa giratoria permite un llenado semiautomático de alta precisión mediante la tecnología de dosificación de doble tornillo.

La llenadora de doble tornillo Palamatic Process D14 ofrece un alto rendimiento y precisión con sus dos tornillos dosificadores. Cada tornillo es accionado por un motor independiente, lo que permite el control individual y la automatización.
Para garantizar una dosificación uniforme y la máxima precisión, la dosificadora de doble tornillo utiliza un agitador integrado que asegura un flujo suave de los materiales a granel.

El cabezal de llenado de doble camisa permite un llenado eficaz del producto y la conexión a su sistema de recogida de polvo. El ajuste automatizado de la altura del soporte del cabezal de llenado mejora la seguridad del operario y aumenta el índice de llenado de bidones por hora en comparación con el funcionamiento manual.

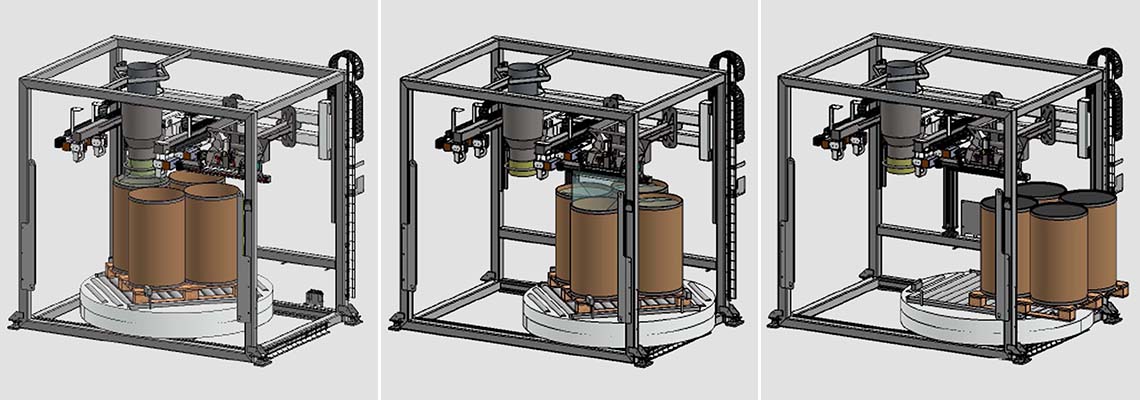

El operario puede cargar cuatro bidones vacíos de 200 litros cada vez. Una tolva prepesada (pérdida de peso) prepara la cantidad de producto que se va a dosificar en el bidón. Una vez llenado el primer bidón, el operario indica al PLC de pantalla táctil que se desplace a la segunda posición del palé.

El sistema de pesaje permite obtener pesos de llenado uniformes en aplicaciones de rendimiento medio a alto. Mientras se llena un bidón, el sistema de llenado rellena simultáneamente la tolva intermedia y prepesa el polvo para su descarga y llenado en el siguiente bidón. El sistema de prepesado Palamatic Process tiene una precisión de +/-0,5% del peso total del bidón lleno (en algunas aplicaciones es posible una precisión mayor).

En los bidones con bolsa interior, la junta hinchable se desinfla, liberando la conexión estanca al polvo con el bidón. La paleta gira 90° para colocar el siguiente bidón vacío bajo el cabezal de llenado. A continuación, el operario coloca la bolsa alrededor de la junta hinchable y envía una señal al panel de control para reanudar la operación de llenado. La junta se infla para garantizar que la parte superior de la bolsa se mantiene en su sitio y se realiza una conexión segura y estanca al polvo.

Las diferentes configuraciones posibles del modelo PalDrum®04:

	Ref.	Posibles equipos	Funciones	Ventajas
Opción 1	J	Junta hinchable	Conexión estanca del saco/tambor	Máxima contención
Opción 1	P	Placa de conexión	Conexión rápida del saco/tambor	Configuración rápida y ergonómica y tambores multiformato
Opción 2	Neto	Pesaje neto	Garantizar la dosificación del producto a envasar	Ritmo acelerado (dosificación en tiempo enmascarado) / puede requerir doble control de pesaje
Opción 2	Bruto	Pesaje bruto	Pesaje de todo el contenedor y su contenido	Pesaje comercial, trazabilidad
Palé giratorio	PG	Mesa giratoria motorizada	Colocación semiautomática de los bidones bajo el cabezal de llenado	Ergonomía, colocación segura de los bidones en el palé

Nuestra máquina de llenado PalDrum®04 puede configurarse modulando los posibles equipos básicos: opción 1 + opción 2.
Ejemplo de posible referencia: PalDrum®04-J-PG-Neto

Descripción de las opciones:

Opción 2: 2 modos de pesaje: Como en todas las estaciones PalDrum®, la tecnología de pesaje puede seleccionarse en función de su rendimiento:

Pesaje bruto: para pesar los bidones durante el llenado (certificación de pesaje comercial IPFA)
Pesaje neto: para pesar sus productos antes y comprobar el peso después del envasado en un transportador secundario (certificación de pesaje comercial IPFA)

Para los procesos de fabricación que requieren una operación de llenado segura con bidones ya colocados en el palet, el sistema de llenado de bidones PalDrum® 04 ofrece todas las configuraciones modulares necesarias:

Sistema semiautomático de plataforma giratoria
Control de finos mediante junta hinchable o tapa neumática del bidón
Pesaje y dosificación automáticos
Visualización digital del peso
Etiquetado (opcional)

Automatización

5
Cadena

5
Presición de dosificación

4

Puntos fuertes del equipo

Seguridad optimizada:
- Los bidones permanecen en el palé, sin manipulación
- Barreras luminosas de seguridad en el puesto del operario
Posicionamiento semiautomático de los bidones
Dosificación precisa del producto en función del peso objetivo
Adaptable a distintos tipos de bidones y conexiones

Media

Nuestro equipo en fotos

Brida giratoria para llenado de palés

Tapa falsa para garantizar el llenado hermético de la barrica.

Colocación de la tapa en el bidón

El operario conecta manualmente el bidón/cubo a la boca de llenado.

Envasado de productos a granel en bidones

Llenado confinado de tambores

Instalación para llenar tambores.
Alimentación y evacuación a través de un transportador de rodillos.

Llenado de bidones

Línea industrial para el envasado automático de bidones.

Features

Las características técnicas

Cadena	De 40 a 60 bidones/hora.
Capacidad	220 kg/bidón
Material de fabricación	Acero pintado, acero inoxidable 304L, acero inoxidable 316L
Precisión de dosificación	+/-0,5%
Consumo teórico	De 7,5 a 10 kW
Índice de eliminación de polvo	200 m³/h.

Procedimiento:

El producto se prepara aguas arriba en el alimentador de doble tornillo (la operación también puede realizarse en tiempo enmascarado con la preparación del tambor para aumentar el rendimiento del PalDrum® 04).
El operario conecta la bolsa interior a la pinza hinchable o, para los bidones no equipados con bolsa interior, se coloca un cilindro neumático con tapa en la parte superior del bidón para contener los finos y garantizar así la estanqueidad del sistema.
Sinfín de alto caudal (primario): El material se dosifica en la tolva intermedia colocada sobre células de carga.
Sinfín de precisión (secundario): El material se aproxima al peso objetivo, lo que provoca el cambio automático del sinfín de alto caudal al sinfín de precisión.
Cuando se alcanza el peso objetivo, el alimentador de doble tornillo se detiene.
La válvula de mariposa automática descarga el material en el tambor inferior.
La junta hinchable (o tapa) se desconecta del tambor.
El operario da instrucciones al panel de control, a través de la pantalla táctil, para que prepare el siguiente tambor.
La plataforma giratoria hace girar la paleta 90° hasta que se coloca el segundo bidón y la siguiente secuencia de llenado repite el ciclo.

Remplissage de fûts sur palette tournante

Especificaciones técnicas de la plataforma giratoria para palés:

Capacidad: 100 kg
La rotación se realiza mediante un motor eléctrico
Las barreras se colocan en los extremos
Cuatro ruedas de alta resistencia acompañan la rotación de la mesa
La superficie de la mesa consiste en un transportador de rodillos (accionado por cadena)
Construcción totalmente de acero soldado para uso intensivo
El ciclo completo de rotación de 90 grados dura 30 segundos.

Options

Opciones disponibles

Muestreador en la cabeza de llenado

El muestreador se instala en la estación de llenado de bidones. Garantiza el muestreo automático en cada envase. La trazabilidad queda así garantizada. El muestreo volumétrico en el flujo de producto garantiza un muestreo representativo.

Descubrir
Transportador de entrada y/o salida por gravedad o motorizado

Se puede instalar en balanzas.
El transportador puede estar equipado con un bastidor elevado para garantizar la sujeción de los tambores.

Descubrir
Elevación y manipulación del tambor sin esfuerzo

El manipulador de tambores y bombonas ofrece al operario la máxima ergonomía. El problema del transporte de cargas queda completamente resuelto con el uso de este equipo.

Descubrir
Barras magneticas

Captura de partículas metálicas al final de la línea antes del envasado en tambores para garantizar un producto final de alta calidad.
Las barras se colocan en el centro del flujo de producto para retener las partículas metálicas.

Descubrir
Máquina de flejado de bidones y retirada de tapas

Cierre manual hermético del tambor.
La tapa se puede retirar automáticamente.

Descubrir
Máquina de clip para cerrar el saco interior

Cierre del saco: sistema de cierre de clip manual o automático, compatible con aplicaciones para la industria alimentaria.

Descubrir
Selladora industrial de sacos de plástico

Selladora de sacos - rendimiento de 4 a 20 bolsas/min.
Si la selladora es manual, se puede instalar un equilibrador de carga. Es especialmente adecuada para bolsas de plástico con una longitud de sellado (anchura) de 650 a 1000 mm. Está disponible en varias versiones en función de la tecnología de sellado elegida: sellado por doble impulso, sellado térmico, sellado por aire caliente, etc.

Descubrir
Boxe : Image + Texte Lista adicional de acciones Motor vibratorio Sistema de vibración para compactar el producto

Motor vibratorio
La vibración de la bolsa/tambor al final del proceso de envasado optimiza el volumen de llenado.
Otras alternativas de empaquetado: compresión de aire o presión mecánica.

Descubrir
