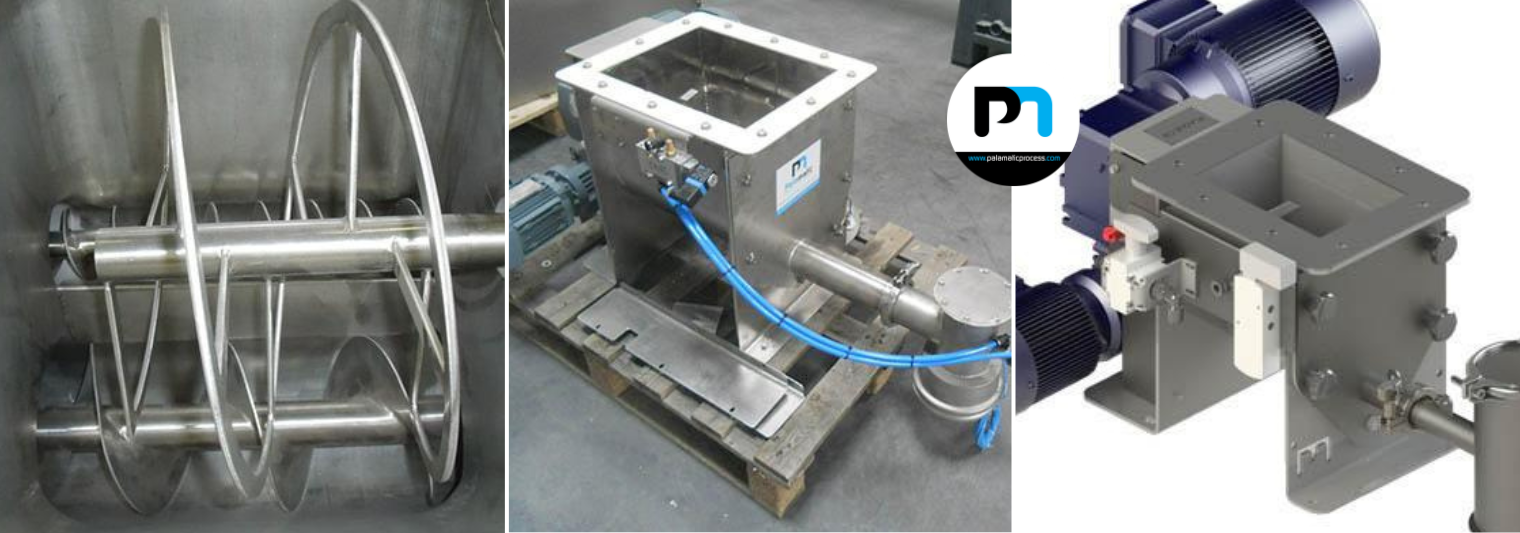

El dosificador de doble tornillo tipo D14 de Palamatic Process es una solución de dosificación de alto rendimiento diseñada para garantizar una precisión óptima y una gran flexibilidad en el procesamiento de polvos. Equipado con un sistema de doble tornillo con eje de desmoldeo integrado, este dosificador garantiza un flujo homogéneo de los productos, evitando así fenómenos de bóveda y segregación de las materias primas.
Gracias a su doble tornillo de dosificación, permite una amplia gama de caudales:
- Un tornillo grande, disponible en diámetros de 120 mm, 150 mm o 200 mm, asegura un llenado rápido con un alto caudal.
- Un tornillo pequeño de 30 mm, dedicado a los ajustes finos, garantiza una precisión extrema con una tolerancia de ±2 g.
Este dosificador está especialmente diseñado para procesos que requieren dosificación por lotes. Está especialmente recomendado para las industrias alimentaria, química y farmacéutica, así como para cualquier aplicación que requiera una dosificación precisa y repetible.
-
Finura5
Modo de funcionamiento
El dosificador de doble tornillo tipo D14 funciona según un principio de dosificación volumétrica y ponderal, lo que permite una regulación precisa de los caudales para una alimentación homogénea del proceso posterior.
Alimentación y homogeneización
La materia prima se introduce en el tolva del dosificador.
Un eje de desescombro integrado asegura una mezcla constante para evitar la formación de bóvedas y garantizar una alimentación regular del tornillo de dosificación.
Dosificación a alta velocidad
La gran rosca de dosificación (Ø120, 150 o 200 mm) gira a alta velocidad para lograr un llenado rápido y alcanzar el caudal deseado.
Ajuste fino y precisión
Cuando se aproxima al peso objetivo, la gran rosca se detiene. La pequeña rosca de dosificación (Ø30 mm) toma el relevo para el ajuste final, garantizando una precisión de ±2 g.
Una válvula de cierre neumática en la salida garantiza un corte limpio del flujo de material al final de la dosificación fina.
Puntos fuertes del equipo
- Precisión extrema: Dosificación garantizada con una tolerancia de ±2 g gracias a la pequeña rosca de 30 mm y su válvula de cierre.
- Gran flexibilidad: Amplio rango de caudal con una gran rosca disponible en 120, 150 o 200 mm, lo que permite una dosificación adaptada a las necesidades de cada proceso.
- Flujo homogéneo: Eje de desmoldeo integrado para evitar bloqueos y asegurar una alimentación regular.
- Fácil mantenimiento: Versión Easy Clean disponible para una limpieza rápida y un desmontaje sin herramientas, garantizando el cumplimiento de las normas de higiene.
- Diseño robusto: Fabricación en acero inoxidable y motorización fiable para una larga vida útil.
- Opciones a medida: Posibilidad de integrar una dosificación ponderal, un tubo alargado, una ventilación forzada o un controlador de rotación.
Media
Nuestro equipo en fotos
Dosificador industrial de doble tornillo D14 – Vista técnica lateral
Vista técnica detallada de un dosificador industrial de doble husillo D14 equipado con dos robustos motores montados lateralmente.
Dosificador de doble tornillo D14 – Vista superior detallada con trampilla de inspección
Ilustración técnica detallada en vista superior de un dosificador industrial de doble husillo D14. Esta vista muestra la trampilla de inspección superior, que permite controlar fácil y rápidamente el proceso de dosificación.
Features
Las características técnicas
Características principales del dosificador D14:
| Característica | Valor |
|---|---|
| Material de construcción | Acero inoxidable 304L o 316L |
| Caudal máximo | Hasta 20 627 L/h |
| Diámetro del tornillo grande | 120 mm, 150 mm o 200 mm |
| Diámetro del tornillo pequeño | 30 mm |
| Precisión de dosificación | ± 2 g |
| Velocidad de rotación | Tornillo grande: 93 rpm Tornillo pequeño: 50 rpm |
| Relación de reducción | 1/15 (Tornillo grande) / 1/10 (Tornillo pequeño) |
| Potencia motor rompebóvedas | 0,75 kW |
| Potencia motor tornillo dosificador | 1,1 kW a 2,2 kW |
| Salida de producto | Ø200 mm con cierre neumático |
| Opciones disponibles | Células de carga para dosificación gravimétrica, tubo extendido, Easy Clean, ventilación forzada, controlador de rotación |
Tabla de caudales según el diámetro del tornillo grande:
| Diámetro del tornillo grande (mm) | Caudal teórico máximo (L/h) | Precisión de dosificación |
|---|---|---|
| 120 | 4 156 | ± 2 g (tornillo pequeño Ø 30 mm) |
| 150 | 8 007 | ± 2 g (tornillo pequeño Ø 30 mm) |
| 200 | 20 627 | ± 2 g (tornillo pequeño Ø 30 mm) |
El dosificador D14 está diseñado para garantizar un flujo regular y una dosificación precisa, con una estructura robusta y fácil acceso para el mantenimiento.
