Estación de vaciado de big bags con punta perforadora
La estación de vaciado de big bags EasyFlow®EF5 es una solución innovadora diseñada para optimizar la descarga rápida y segura de los big bags, al tiempo que se minimizan las intervenciones manuales. Gracias a su sistema de punta perforadora de big-bags, esta estación garantiza la apertura automática del big-bag, lo que permite un ahorro de tiempo significativo y una cadencia de vaciado claramente superior a la de los sistemas tradicionales.
Equipada con una tolva de almacenamiento de apertura total, la estación EasyFlow®EF5 ofrece una capacidad de almacenamiento que permite albergar todo el contenido del big-bag en un solo ciclo, evitando así interrupciones en el proceso de producción. Su anillo de desempolvado integrado garantiza un entorno de trabajo limpio al limitar la dispersión de partículas finas, mientras que su faldón de contención asegura una estanqueidad perfecta y un alto nivel de seguridad durante el vaciado.
Compatible con todo tipo de big bags, incluidos los de fondo plano o con manguito de vaciado, esta estación se adapta a las exigencias de las industrias de la química, la construcción, el tratamiento de aguas y la industria agroalimentaria. Para mejorar aún más la eficiencia del proceso, hay disponibles opciones complementarias, como cilindros de masaje que permiten fluidificar el flujo de productos difíciles, así como un descompactador de cuchillas para tratar productos compactados o aglomerados.
Esta solución versátil y evolutiva garantiza un vaciado optimizado, una reducción de las manipulaciones manuales y una mayor continuidad de las operaciones industriales.
El modelo EasyFlow® EF5 es el modelo básico de nuestra gama EasyFlow® de alto rendimiento EF500, semiautomática o totalmente automática: versión alargada, que integra directamente el sistema de compactación en su cámara de descarga con carcasa.
-
Eficiencia4
-
Cadena4
Procedimiento operativo
El funcionamiento de la estación de vaciado de big bags EF5 se basa en un proceso totalmente optimizado para garantizar un vaciado rápido y seguro, con una intervención humana mínima.
Colocación del big-bag
Según el modo de carga elegido, el big-bag se coloca en la estación mediante un polipasto eléctrico, una carretilla elevadora o un puente grúa. Una vez colocado sobre la tolva, el big-bag se baja progresivamente hasta que su fondo se «clava» en la punta perforadora de big-bag.
Apertura automática del big-bag
La punta perforadora de big-bag, disponible en versión V (piramidal) para big-bags de fondo plano y en versión en U para todo tipo de big-bags (con o sin manguito de vaciado), permite una apertura instantánea del big-bag. Este sistema elimina la necesidad de intervención manual, reduciendo así los riesgos de contaminación y acelerando el ritmo de vaciado.
Flujo del producto
Una vez abierto el big-bag, el producto fluye libremente hacia la tolva de almacenamiento de apertura total, diseñada para albergar todo el contenido del big-bag. En la entrada de la tolva, una falda de contención y un anillo de desempolvado permiten capturar las partículas finas emitidas durante la apertura y el vaciado. Estos elementos garantizan un entorno de trabajo limpio y seguro.
Facilitación del flujo (opcional)
Para los productos que tienden a aglomerarse en los big-bags, la estación puede equiparse con cilindros de masaje laterales. Estos ejercen presión sobre los laterales del big-bag para favorecer el flujo del producto y evitar la formación de puentes.
Tratamiento de productos compactados (opcional)
Cuando el producto presenta bloques compactos o una aglomeración importante, se puede integrar un desmenuzador de cuchillas a la salida de la tolva. Este equipo se encarga de fragmentar los bloques para lograr un flujo homogéneo y fluido, garantizando así una alimentación continua del proceso posterior.
Evacuación del big-bag vacío
Una vez evacuado completamente el producto, el big-bag vacío se retira de la estación mediante un polipasto o una carretilla elevadora. Se puede instalar un compactador de big-bags independiente para tratar los big-bags vacíos.
Mantenimiento de la cuchilla
Las cuchillas de la punta están montadas sobre un soporte. El conjunto se fija a unas barras de sujeción que soportan la carga del big-bag y sirven de guía de extracción. Se ha previsto una trampilla de acceso para permitir la extracción de la punta perforadora de big-bags completa durante las fases de mantenimiento.
Gracias a esta automatización y a las opciones de optimización disponibles, la estación EF5 garantiza un alto rendimiento, una reducción de los tiempos de inactividad y una mayor seguridad para los operarios.
Puntos fuertes del equipo
- Apertura automática y rápida: Sistema de vanguardia para perforar big bags que reduce las intervenciones manuales y aumenta la cadencia de vaciado.
- Diseño higiénico y seguro: Tolva de almacenamiento de apertura total, sin emisiones de polvo gracias al anillo de desempolvado y al faldón de contención
- Máxima adaptabilidad: Compatible con todo tipo de big bags y disponible en versión ATEX.
- Adaptabilidad a las exigencias industriales: Carga del big bag posible mediante polipasto, carretilla elevadora o puente grúa.
- Opción de contención: Carcasa completa en la parte superior para productos peligrosos o muy polvorientos.
- Opciones de optimización del proceso: Cilindros de masaje y desmenuzador de cuchillas para tratar productos compactados.
- Sistema evolutivo para un mayor confinamiento: Estructura sencilla que evoluciona hacia modelos alargados (EF 100 a 500).
Media
Nuestro equipo en fotos

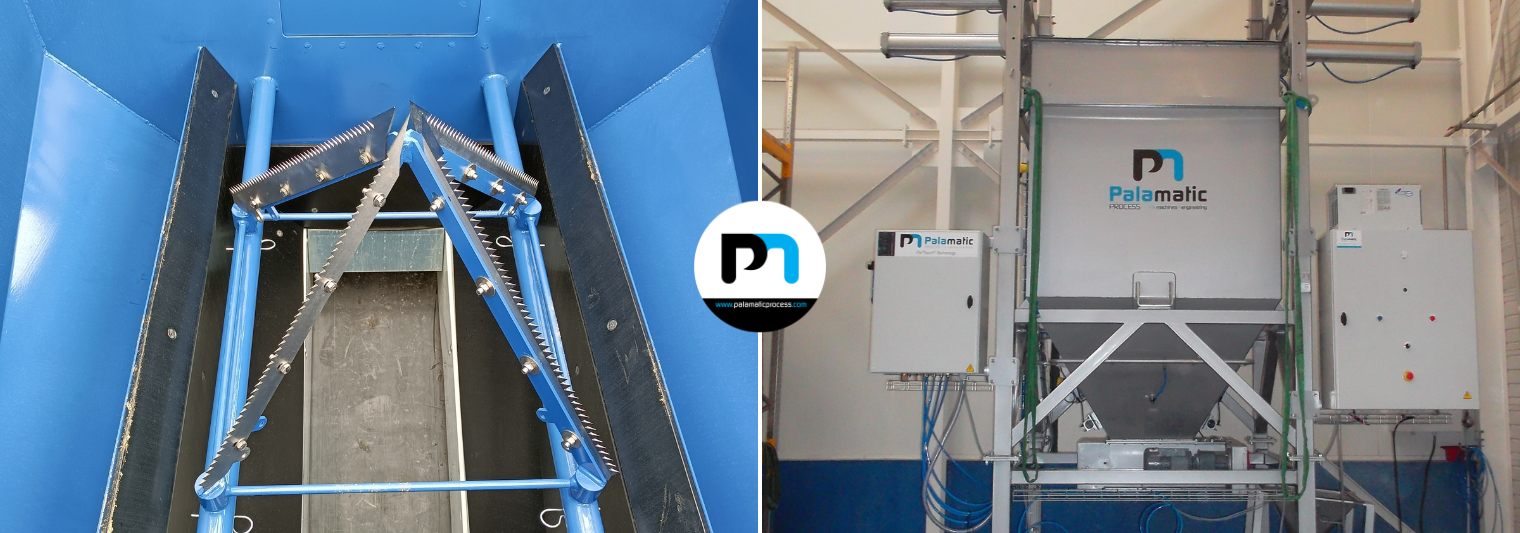

Punta perforadora Bigbag V
Para los big bags de fondo plano
Punta perforadora Bigbag U
Para cualquier tipo de big bag.
Transporte por cinta transportadora
La cinta transportadora lleva los big bags hasta la estación de descarga.
Estación de vaciado EasyFlow®EF05 en funcionamiento
Estación completa con faldón de contención.
Vibradora y polipasto eléctrico
Features
Las características técnicas
- Compatibilidad con big bags: Apta para todo tipo de big bags de fondo plano y con manguito de vaciado
- Sistema de vaciado: Punta perforadora de big bags en forma de «V» piramidal o de «U», según el tipo de big bag
- Materiales de las cuchillas: Acero inoxidable de cuchillería especialmente diseñado para el afilado y por su resistencia
- Tolva de almacenamiento: Apertura total con capacidad para un big-bag completo
- Estanqueidad: Faldón de contención y anillo de desempolvado integrados
- Cadencia de vaciado: Optimizada para operaciones de flujo continuo
Codificación modulable de la gama EasyFlow®
Las opciones de la gama EasyFlow® son totalmente combinables para satisfacer sus necesidades específicas. Esta flexibilidad permite configurar una estación de vaciado de big bags a medida.
APERTURA DE BIG BAG
| Modelo | EF 0x | EF 1x | EF 2x | EF 3x | EF 4x | EF 5x |
|---|---|---|---|---|---|---|
| Tipo de apertura | Caja de desenganche | Cabezal de conexión estanco | Caja de guantes | Cabezal de conexión estanco + caja de aspiración | Caja de guantes + cabezal de conexión estanco | Punta para perforar big bags |
| Rendimiento (Big Bags/h) | 10 a 30 | 10 a 20 | 10 | 10 a 20 | 10 | 20 a 40 |
| Se requiere desempolvado | 300 m³/h | 160 m³/h | 600 m³/h | 1400 m³/h | 750 m³/h | 1600 m³/h |
| Dimensiones máximas (L x An x Al) | 1200 x 1200 x 2400 mm | |||||
| Capacidad | 2 toneladas | |||||
| Faldón de contención | Opcional | N/A | Opcional | Opcional | Opcional | De serie |
| Carcasa (ENCLOSED) | / | / | Opcional | Opción | Opción | Opción |
CARGA DE BIG BAGS
| Modelo | EF x1 | EF x2 | EF x3 |
|---|---|---|---|
| Carga | Polipasto eléctrico | Carretilla elevadora | Puente grúa |
| Estructura | Estructura autoportante | Estructura con carretilla | Estructura baja |
PROCESAMIENTO DE ENVASES VACÍOS
| Modelo | EF xx0 | EF xx1 | EF xx2 | EF xx3 | EF xx4 |
|---|---|---|---|---|---|
| Tipo de tratamiento | Compactador de tornillo integrado | Trituradora | Empacadora | Compactador de tornillo independiente | Roll'R integrado con estructura alargada |
| Disponibilidad | x | x | x | N/A | N/A |
Datos técnicos (ejemplo para un modelo estándar, adaptable según las necesidades)
- Dimensiones de la estructura: 1 500 x 1 500 x 3 000 mm
- Volumen total de la tolva de almacenamiento: 1 500 litros
- Ángulo de la tolva: 60° para un flujo óptimo
- Faldón de contención: EPDM
- Conexión de desempolvado: Ø 150 mm, adaptable bajo pedido
Gracias a este diseño modular y a las numerosas opciones disponibles, la estación de vaciado EF5 se integra fácilmente en las líneas de producción existentes y garantiza un rendimiento óptimo.
Options
Opciones disponibles
-
Cilindros de masaje
Garantizan un flujo fluido de los productos difíciles
-
Desmenuzador de cuchillas
Desmenuza los bloques y garantiza una dosificación homogénea
-
Básculas integradas
Control preciso del caudal de material para la alimentación de los procesos posteriores
-
Caracterización completa de la parte superior
Las puertas batientes accionadas por cilindros neumáticos permiten la carga y descarga del big-bag
-
Adaptación ATEX
Diseño específico para entornos explosivos (zona 21/22)
