SKID DE MOLIENDA E INYECCIÓN DE BIOCARBONATO DE SODIO
Con nuestra solución de trituración de bicarbonato sódico, ahora puede triturar e inyectar su bicarbonato en una sola operación en sus humos industriales. Los trituradores industriales Palamatic UM160 a UM500 son perfectamente adecuados para la trituración de bicarbonato sódico. Hemos contenedorizado esta solución para que sea más fácil de transportar y garantizar una instalación rápida.
El bicarbonato sódico es considerado por muchos como un producto milagroso. En el tratamiento de humos, también cumple lo que promete. El bicarbonato sódico resulta eficaz para el tratamiento de:
- los metales pesados (como el mercurio (Hg), el cadmio (Cd), el talio (Tl), el plomo (Pb), el zinc (Zn) y el arsénico (As))
- de los microcontaminantes(como las dioxinas y los furanos)
- óxidos de nitrógeno (cuando se utiliza como complemento de un sistema clásico con urea)
- del polvo y de los aerosoles
- del ácido fluorhídrico (HF) y del ácido clorhídrico (HCl)
- del trióxido y dióxido de azufre (SO3, SO2)
-
Automatización4
Funcionamiento de PalGreen
Dosificación
Una estación de dosificación inyecta con gran precisión el bicarbonato en la trituradora. Esta trituradora de espigas UM315 (trituradora de impacto) desempeña un papel importante, ya que la granulometría tiene un impacto directo en la eficacia de la depuración. De hecho, la superficie de intercambio del reactivo (bicarbonato sódico) debe ser lo más elevada posible.
Trituración
La operación de trituración evita cualquier problema de formación de costras de bicarbonato sódico. La instalación integra un sistema de dosificación volumétrica o ponderal. El dosificador D12 se alimenta desde un big bag de bicarbonato o un silo de almacenamiento, en función del consumo.
Transferencia
A la salida del molino, un circuito de tuberías a presión garantiza la transferencia del bicarbonato molido directamente al conducto de humos. Una caña de inyección instalada en la chimenea garantiza la distribución final.
Almacenamiento
La solución contenedorizada Palamatic Process incluye: la estación de acondicionamiento, el dosificador de tornillo, el trituradora de husillos con su sistema de seguridad integrado, el ventilador de inyección, los instrumentos de medición para el seguimiento autónomo de la producción y el armario de control integrado.
Puntos fuertes del equipo
- Facilidad de instalación
- Fiabilidad
- Cumplimiento de la norma ATEX
- Automatización
La fabricación de barbotina de carbón activo consume dos productos principales: carbón activo en polvo o en granos y agua. Palamatic Process ha desarrollado estos skids autónomos para que cualquier usuario pueda producir su propia barbotina de forma sencilla y automatizada.
Media
Nuestro equipo en fotos

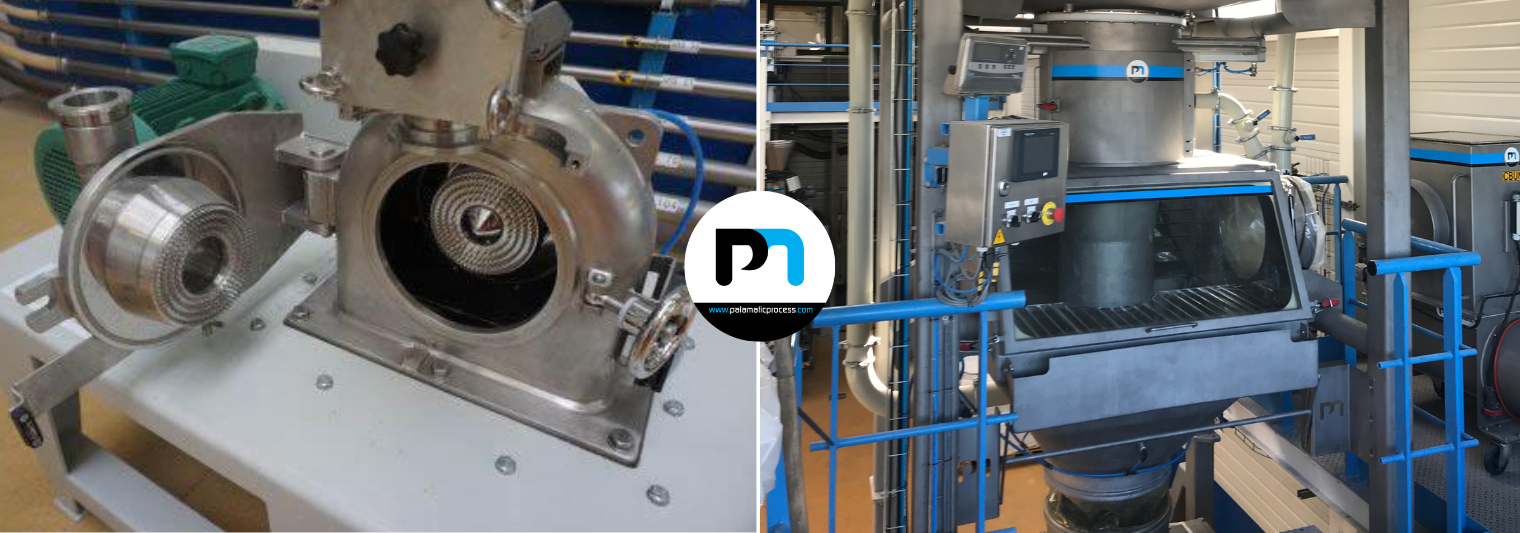

Trituradora industrial
Sirve para romper los aglomerados (grumos) y garantizar una dispersión eficaz de los microingredientes o pigmentos.
Esquema PalGreen
Esquema de la línea PalGreen y de las diferentes etapas del proceso para obtener barbotina de carbón activo.
Dosificador D12 con caudalímetro
Introduce con precisión las cantidades de cada ingrediente en la batidora para garantizar la repetibilidad de la receta.
Esquema 3D
Esquema en 3D de la línea PalGreen.
Tornillo de transferencia
Garantiza el transporte hermético del producto mezclado a la siguiente etapa (envasado o almacenamiento).
Features
Las características técnicas
Palamatic ha desarrollado estos skids autónomos para que cualquier usuario pueda producir de forma sencilla y automatizada su propio bicarbonato sódico. Para adaptarse lo mejor posible a las limitaciones de cada planta industrial, esta solución llave en mano se ofrece en tres modelos, cuya elección depende principalmente del caudal teórico (de 250 a 2000 kg/h) dictado por la capacidad del molino integrado. Si bien la concentración química sigue siendo estándar para garantizar una depuración óptima de los humos, la ergonomía y el nivel de autonomía varían en función de los volúmenes a tratar. Así, el modo de alimentación y la arquitectura del skid se ajustan proporcionalmente: desde la manipulación de sacos en un simple contenedor de 20 pies, la instalación puede integrar estaciones de big bags premontadas o silos completos asociados a dosificadores de mayor envergadura para producciones masivas.
| CARACTERÍSTICAS | PALGREEN SKID® 160 | PALGREEN SKID® 315 | PALGREEN SKID® 500 |
|---|---|---|---|
| TRITURADORA | UM160 | UM315 | UM500 |
| CAUDAL TEÓRICO EN KG/H* | 250 | 1000 | 2000 |
| ALIMENTACIÓN DE BICARBONATO | Estación de vaciado de sacos | Estación de vaciado de big bags | Silos |
| DOSIFICADOR DE INYECCIÓN | D11 | D12 | D13 |
| CONCENTRACIÓN | 10 % (5 a 30 %) | 10 % (5-30 %) | 10 % (5-30 %) |
| TIPO | Contenedor de 20" | Contenedor de 20" + estación big bag premontada | Contenedor de 20" + silos |
