Llenado automático de big bags: Flowmatic09 BOT
La estación Flowmatic09 BOT es una solución robotizada innovadora. Maximiza la eficiencia del envasado de productos a granel. Su funcionamiento automatizado reduce la intervención humana. Garantiza un llenado rápido y seguro. La estación cuenta con un robot de manipulación y una tolva de pesaje. Un transportador motorizado optimiza cada fase del proceso. El sistema de inflado asegura una forma perfecta del big bag. Esto garantiza un envasado estable y compacto. Una soldadora térmica sella herméticamente la bolsa llena. El fuelle se pliega para garantizar la seguridad durante el transporte. Una elevación automática de la asa facilita la manipulación con carretilla elevadora. Esta solución se adapta a las industrias agroalimentaria y química. Combina rendimiento, precisión y ergonomía. Su producción cumple con los estrictos requisitos industriales.
-
Ergonomía5
-
Automatización5
-
Cadena4
Procedimiento operativo:
El sistema de llenado automático de Big Bags Palamatic Process funciona mediante un proceso totalmente automatizado que consta de varias etapas:
1. Sujeción del Big Bag
El robot agarra un Big Bag directamente de un rollo. Este rollo de Big Bag se desenrolla automáticamente mediante un sistema motorizado. Dos ventosas se encargan de abrir el manguito para permitir que el robot recoja el Big Bag y lo coloque posteriormente en el cabezal de llenado.
2. Llenado de la tolva de predosificación
En tiempo oculto, la tolva de predosificación se alimenta mediante un sinfín de transferencia.
La tolva, montada sobre básculas, controla con precisión el peso del producto hasta alcanzar el peso objetivo.
3. Conexión del Big Bag al cabezal de llenado
El robot inserta el manguito del Big Bag en el tubo de llenado.
Unos brazos de sujeción se despliegan automáticamente para estabilizar la bolsa por los cuatro lados y garantizar que el Big Bag se mantenga en su posición durante el llenado.
Un sistema de ventilación da forma al Big Bag antes del llenado.
4. Vaciado de la tolva en el Big Bag
Una vez colocado el Big Bag, la tolva de predosificación se vacía por completo, lo que permite un llenado rápido y preciso.
5. Soldadura y cierre del manguito
Una soldadora térmica sella herméticamente el manguito del Big Bag, garantizando una protección óptima del producto contra la humedad y la contaminación.
6. Plegado (doblado) del manguito
Tras el sellado, el manguito se pliega cuidadosamente hacia el interior del Big Bag para evitar cualquier inconveniente durante el transporte y la manipulación.
7. Elevación automática de la asa
Un dedo accionado por un cilindro hidráulico levanta la asa grande del Big Bag, lo que facilita la manipulación de la bolsa con una carretilla elevadora.
8. Evacuación del Big Bag
A continuación, el Big Bag se transfiere a una cinta transportadora motorizada que lo conduce hacia la línea de transporte final.
9. Recogida por un operario
Al final de la línea, el Big Bag está listo para ser retirado por un operario con una carretilla elevadora, que puede introducir directamente las horquillas en la asa levantada.
Gracias a este proceso optimizado, la estación de llenado garantiza un alto rendimiento y una gran fiabilidad, satisfaciendo las exigencias de las industrias que manipulan polvos y granulados a granel.
Puntos fuertes del equipo
- Automatización completa: Reducción de las intervenciones manuales gracias a un robot de 6 ejes y una supervisión intuitiva.
- Precisión en la dosificación: La tolva de predosificación con pesaje garantiza un llenado óptimo sin sobredosificación.
- Calidad y seguridad: El sellado hermético y la estabilización garantizan un envasado totalmente seguro.
- Ergonomía y productividad: La elevación automática permite un alto rendimiento de hasta 45 Big Bags por hora.
Media
Nuestro equipo en fotos
Transportador motorizado
Las cintas transportadoras motorizadas permiten el desplazamiento de los BigBags a lo largo de la línea
Transportador motorizado
Elevación automática
El sistema de elevación automática de los BigBag optimiza el llenado.
Soldadora térmica
La soldadora térmica pone fin a la intervención de la FlowMatic09.
Trémis
El trémis optimiza el funcionamiento de la estación

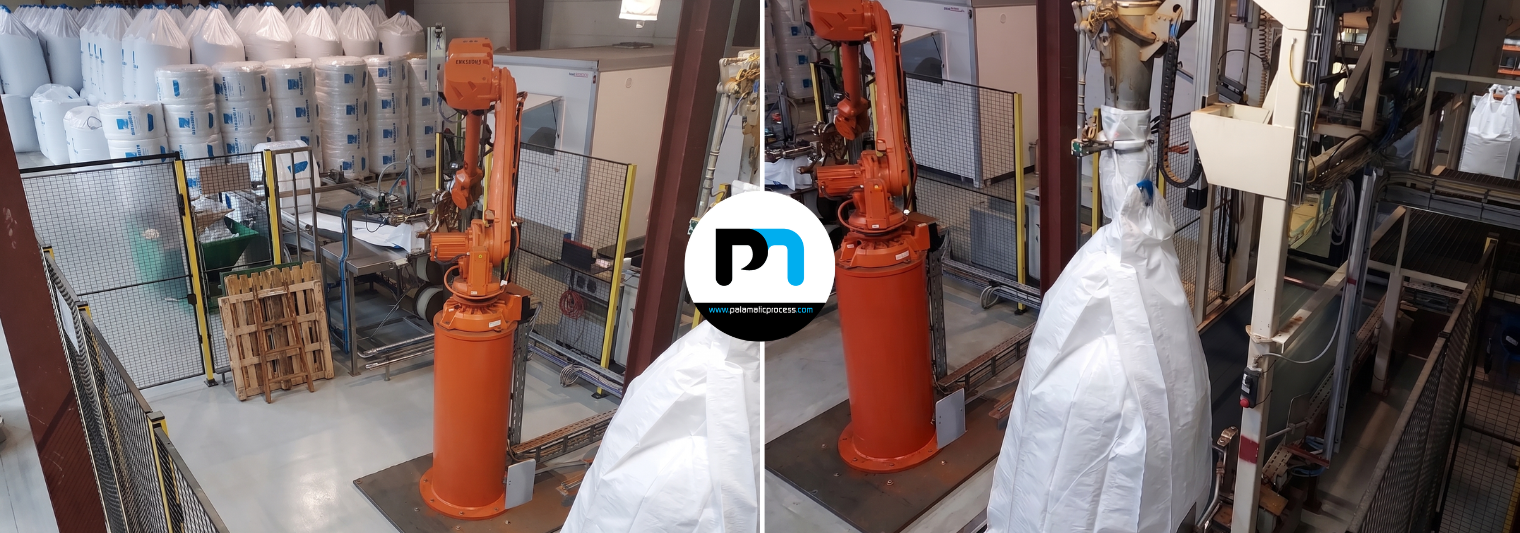

Brazo robótico
El brazo recoge los big bags y los coloca en la boca de llenado.
Colocación de la bolsa grande en la boca de llenado
El brazo coloca la bolsa grande sin necesidad de que intervenga un operario.
Desenrollador de big bags
Sistema de desenrollado de big bags
Retirada de las bolsas grandes
Los big bags se transportan mediante una cinta transportadora
Features
Las características técnicas
| Características | Especificaciones |
|---|---|
| Capacidad de llenado | Hasta 45 Big Bags por hora |
| Tipo de Big Bag | Big Bag con una asa |
| Pesaje | Tolva de predosificación montada sobre básculas de alta precisión |
| Sistema de llenado | Vaciado de la tolva con control del peso objetivo |
| Colocación del Big Bag | Robot de 6 ejes con sistema de sujeción automatizado |
| Estabilización del Big Bag | Brazos de sujeción laterales e inflado previo al llenado |
| Soldadura del manguito | Soldadora térmica de doble impulso |
| Levantamiento de la asa | Mecanismo automático mediante dedo sobre cilindro |
| Transporte | Transportador motorizado para evacuación y puesta a disposición |
| Interfaz de usuario | Control mediante pantalla táctil con supervisión integrada |
| Estructura | Acero pintado o acero inoxidable según los requisitos de producción |
| Sectores de aplicación | Sector agroalimentario, químico, materiales a granel |
