La innovación EasyAccess: mantenimiento en un tiempo récord
La Safetip® easyacces ST-EA es una estación de vaciado manual higiénica, diseñada para integrar un tamiz vibratorio con rejilla intercambiable y fácil de limpiar. Combina limpieza, ergonomía y seguridad para la industria, garantizando la ausencia de cuerpos extraños desde la entrada de las materias primas en las líneas de producción.
El moderno diseño de la campana de vaciado de sacos incorpora una articulación giratoria para que los operarios puedan acceder fácilmente a la rejilla de tamizado. El fácil acceso a la malla permite realizar las fases de limpieza entre cada lote de producción o batch.
La campana está articulada sobre un sistema de bisagras con un cilindro de gas para ayudar al operador en la manipulación. La conexión y desconexión de la cabina de vaciado se realiza sin esfuerzo y un sistema de ganchos permite asegurar y bloquear las posiciones alta y baja.
La conexión entre la campana y el tamiz se sella mediante la instalación de una junta flexible denominada junta tulipa. El «borde caído» de la cabina se inserta en la junta tulipa, lo que permite el confinamiento y evita la transmisión de vibraciones entre el tamiz vibratorio y la cabina de vaciado.
|
Modelo |
ST 600 |
ST 900 |
|---|---|---|
|
Ancho de apertura |
800 mm |
1000 mm |
|
Longitud de las bolsas |
650 mm |
850 mm |
|
Ø Tamiz |
600 mm |
900 mm |
-
Higiene4
Cuatro diseños de cabinas:
Con el fin de ofrecer la mejor configuración para confinar la fase de vaciado y reducir al máximo la emisión de polvo, Palamatic ofrece cuatro diseños en la gama Safetip®.
- 1 - Modelo Safetip® EasyAccess ST-EA-01
Cabina sencilla y económica que permite depositar las bolsas en una bandeja fija y robusta, y que cuenta con un borde periférico para canalizar los polvos durante la fase de vaciado. - 2 - Modelo Safetip® EasyAccess ST-EA-02
Campana completa que se puede conectar a su central de aspiración o con filtración integrada. Esta solución está muy extendida en las industrias alimentarias, donde se introducen grandes cantidades. La campana de contención está fabricada en acero inoxidable 304 o 316L. Los cilindros de gas instalados entre la campana y el chasis permiten compensar el peso del conjunto. - 3 - Modelo Safetip® EasyAccess ST-EA-03
La cabina de vaciado EA-03 garantiza un confinamiento óptimo para la conexión al colector de polvo o la integración de un sistema de filtración integrado y una puerta que garantiza la no contaminación una vez finalizada la fase de carga. La puerta está articulada sobre un cilindro de gas, al igual que toda la campana frente a la base vibratoria de la estación de vaciado. - 4 - Modelo Safetip® EasyAccess ST-EA-03X
El modelo 03X ofrece un confinamiento total mediante la instalación de guantes en la puerta acristalada de la cabina de vaciado. El operador garantiza la carga higiénica de los ingredientes a través de los guantes, que lo aíslan totalmente del polvo. La alimentación del proceso está especialmente protegida contra cualquier cuerpo extraño gracias a las medidas de seguridad combinadas de confinamiento y tamizado.
| Gama | EasyAccess ST-EA-01 | EasyAccess ST-EA-02 | EasyAccess ST-EA-03 | EasyAccess ST-EA-03X | ||||
|---|---|---|---|---|---|---|---|---|
| Vista previa | ||||||||
| Diseño/ Uso |
Versión abierta. Bordes antiderrame | Campana cerrada sin puerta para conexión al sistema de eliminación de polvo | Recinto cerrado. Puerta acristalada articulada sobre cilindros de gas | Evolución del EA-03 con caja de guantes | ||||
| Altura del suelo hasta la bandeja (mm) | 900 | |||||||
| Altura del suelo hasta la brida de vaciado (mm) | 480 | |||||||
| Puerta de acceso de vidrio templado | ✓ | ✓ | ||||||
| Guantera | ✓ | |||||||
| Modelo | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 |
| Caudal de desempolvado (m³/h) | / | 800 | 1000 | 800 | 1000 | 500 | ||
| Ø Salida del producto (mm) | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 |
Procedimiento de limpieza simplificado
- Levantar la tolva con ayuda de los cilindros hidráulicos.
- Desmontar la junta a mano (conexión tipo «O’Ring»).
- Desmonte la base superior vibratoria con ayuda de las abrazaderas de fijación.
- Sustitución/limpieza de la rejilla y el tamiz.
- Vuelva a montar la tapa sin herramientas.
- Montaje de la junta sin herramientas.
- Bajar la tolva.
¡CARGUE SUS POLVOS!
Puntos fuertes del equipo
- Limpieza sin herramientas, rápida e higiénica entre cada lote.
- Tamiz integrado de Ø600 mm para una barrera eficaz contra las impurezas.
- 4 niveles de contención según los requisitos de su proceso.
- Tolva asistida y puesto ergonómico para un confort óptimo del operador.
- Ajustes adaptables a cada polvo y cada malla.
Media
Nuestro equipo en video
Discover our range of bag emptying machines with integrated Safetip® sieve
Discover our range of bag emptying machines with integrated Safetip® sieve
Nuestro equipo en fotos

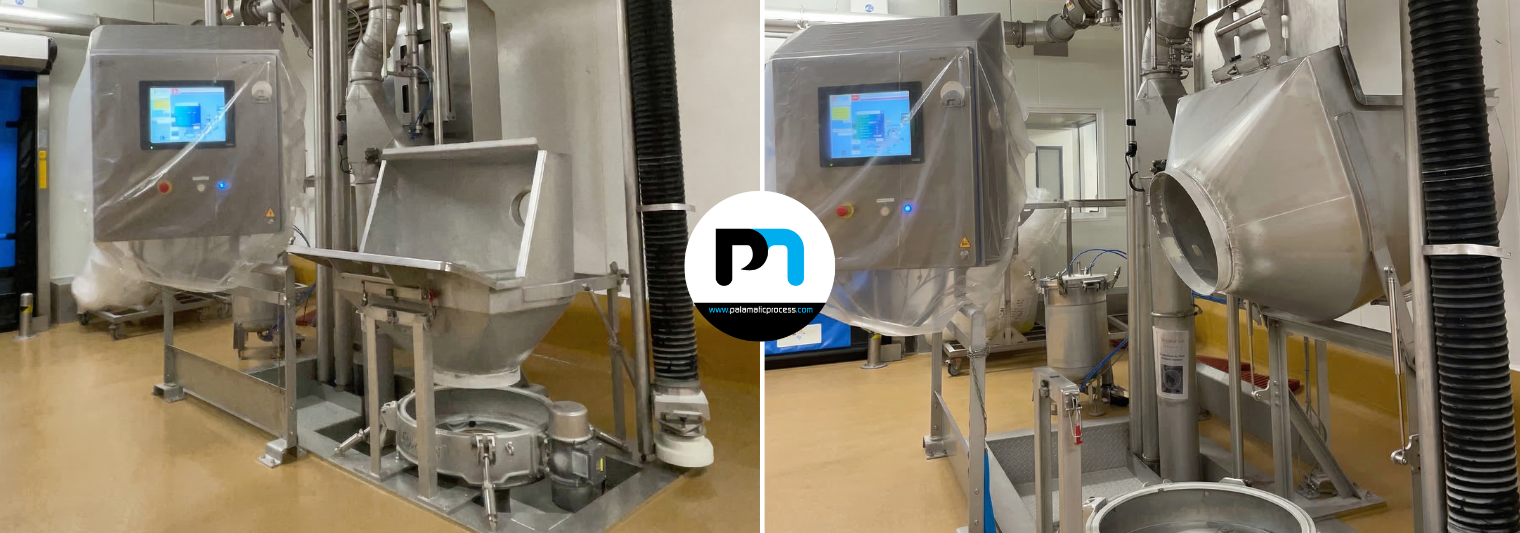

Safetip EasyAcces en posición neutra
Safetip EasyAcces está listo para su uso.
Safetip EasyAcces en posición elevada
Safetip EasyAcces en posición elevada para un acceso más rápido al tamiz.
Safetip-EasyAcces
Safetip EasyAcces en modo funcional.
Features
Las características técnicas
- Seguridad alimentaria: Tamiz integrado de 600 mm de diámetro para garantizar el rendimiento de carga de un operario de producción. Las mallas de tamizado son intercambiables y fáciles de limpiar gracias a su fácil acceso. Todas las impurezas, cuerpos extraños o roturas de sacos son retenidos por la malla vibratoria. Safetip® es su primera barrera contra las impurezas.
- Ajuste flexible: Amplitud e intensidad del tamiz vibratorio ajustables en función de la fluidez del producto y del tamaño de la malla integrada. El ajuste se realiza mediante el ajuste de los contrapesos.
- Higiene óptima: Hay varias calidades de acabado disponibles durante la fabricación: acabado pulido espejo, ángulos redondeados, compatible con la limpieza con agua. Diseño sin concesiones en las zonas de retención.
- Manejo sencillo: Tamiz y rejilla extraíbles sin herramientas, tolva pivotante asistida por cilindros de gas para reducir el esfuerzo y garantizar rapidez y ergonomía para los operarios de producción.
- Limpieza simplificada: Fácil desmontaje del tamiz y su rejilla sin herramientas, accesibilidad para la limpieza muy facilitada. Junta tulipa de conexión campana/base vibratoria desmontable sin herramientas gracias a la tecnología tipo «O'Ring».
| CAUDAL | 2 a 6 sacos/min |
|---|---|
| MATERIALES DE CALDERERÍA | Acero inoxidable 304L, acero inoxidable 316L |
| MATERIALES DE LOS TAMICES | Acero inoxidable 304L, acero inoxidable 316L |
| TAMAÑO DE LAS MALLEAS | 1,5 mm a 4 mm |
| ESTANQUEIDAD DEL TAMIZ | Junta tórica |
| JUNTA TULIPÁN | Junta tulipán de silicona |
| POTENCIA ELÉCTRICA (TAMIZ VIBRANTE 600/900) | 1 x 0,3 kW / 2 x 0,9 kW |
| ACABADO EXTERIOR | Microgranulado, Sublimotion |
| ACABADO INTERIOR | Ra 0,8, Polimiroir |
Características técnicas: Serie Safetip® - EasyAcces 600
| MODELOS | LONGITUD DE LAS BOLSAS A TRATAR (mm) | ALTURA DEL SUELO DE LA BANDEJA (mm) | Ø TAMIZ (mm) | CAUDAL DE DESPOLVEO (m3/h) | Ø DE VACIADO (mm) | ALTURA DEL SUELO DE LA BRIDA DE VACIADO (mm) | PUERTA DE ACCESO |
|---|---|---|---|---|---|---|---|
| ST-EA 01 | 650 | 900 | 600 | NA | 200 | 480 | sin puerta |
| ST-EA 02 | 650 | 900 | 600 | 800 | 200 | 480 | sin puerta |
| ST-EA 03 | 650 | 900 | 600 | 800 | 200 | 480 | Vidrio templado de seguridad |
| ST-S03 X | 650 | 900 | 600 | 500 | 200 | 480 | Vidrio templado Securit |
Características técnicas: Serie Safetip® - EasyAcces 900
| MODELOS | LONGITUD DE LAS BOLSAS A TRATAR (mm) | ALTURA DEL SUELO DE LA BANDEJA (mm) | Ø TAMIZ (mm) | CAUDAL DE DESPOLVEO (m3/h) | Ø DE VACIADO (mm) | ALTURA DEL SUELO DE LA BRIDA DE VACIADO (mm) | PUERTA DE ACCESO |
|---|---|---|---|---|---|---|---|
| ST-EA 01 | 800 | 900 | 900 | NA | 200 | 480 | sin puerta |
| ST-EA 02 | 800 | 900 | 900 | 800 | 200 | 480 | sin puerta |
| ST-EA 03 | 800 | 900 | 900 | 800 | 200 | 480 | Vidrio templado de seguridad |
| ST-S03 X | 800 | 900 | 900 | 500 | 200 | 480 | Vidrio templado Securit |
Options
Opciones disponibles
-
Manipulador de sacos
Elevación de sacos por succión para una manipulación sin esfuerzo.
-
Sistema de extracción de polvo integrado
Trabajo en un ambiente saludable, sin contaminación y sin pérdida de producto.
-
Compactador de bolsas
Compactación de todo tipo de bolsas.
-
Mesa elevadora
Colocar las bolsas en una posición ergonómica para el usuario.
-
Cinta transportadora
Garantizar un almacenamiento intermedio antes del vaciado de sacos.
-
Ruedas para manipulación
Movilidad del equipo.
-
ATEX
Instalación de su equipo en zonas ATEX.
