Estación de llenado de Big Bags FlowMatic® 03 OEB
La estación de llenado Big Bags FlowMatic® 03 OEB es una solución innovadora diseñada para el envasado de polvos sensibles que requieren un alto nivel de contención. Ideal para las industrias farmacéutica y química, garantiza una manipulación segura de los productos clasificados como OEB y CMR, al tiempo que protege a los operarios y al medio ambiente.
Gracias a su sistema de doble junta inflable, el cabezal de llenado garantiza una conexión hermética con el Big Bag, lo que evita cualquier dispersión de partículas. La sucesión de los Big Bags se optimiza mediante una pala de aislamiento, lo que permite un cambio fluido sin romper el confinamiento. Una trampilla de evacuación lateral, equipada con una bolsa infinita y un tapón hermético, ofrece una gestión de residuos totalmente confinada.
La precisión del llenado queda garantizada por un sistema de pesas, que asegura una dosificación controlada y una homogeneidad perfecta. Fabricada en acero inoxidable 316L, la FlowMatic® 03 OEB cumple con los requisitos más estrictos en materia de seguridad, higiene y eficiencia.
Adaptada a procesos de producción exigentes, esta estación permite un envasado ergonómico, fiable y totalmente seguro, lo que reduce las intervenciones manuales y mejora la productividad.
-
Capacidad de la dosificación4
Procedimiento operativo: Llenado del Big Bag FlowMatic® 03 OEB
1. Instalación del Big Bag
Unos ganchos automáticos permiten al operario colocar las cuatro asas del Big Bag. El operario coloca el manguito del Big Bag sobre la junta inflable exterior del cabezal de llenado.
Una segunda junta inflable interior garantiza una estanqueidad adicional. La paleta, montada sobre raíles de guía, garantiza un aislamiento óptimo al ascender hasta entrar en contacto con el cabezal de sellado. Un ventilador de preinflado ajusta la estructura del big bag antes del llenado para evitar pliegues.
2. Llenado seguro y pesaje
La estación está montada sobre básculas para un dosificado de precisión, lo que garantiza un caudal controlado. Se puede añadir una mesa vibratoria (opcional) para optimizar el apisonado del producto.
3. Confinamiento y cierre
Una vez finalizado el llenado, el operario utiliza una grapa de confinamiento para sellar la parte superior del manguito. Con unos alicates cortantes, corta la grapa por la mitad. Este sistema garantiza el aislamiento por ambos lados tras el corte. El exceso de la bolsa interna no se retira hasta el siguiente ciclo para mantener el confinamiento.
4. Colocación del siguiente Big Bag
- El operario baja la palanca para liberar el espacio de conexión.
- La junta inflable exterior se desinfla para permitir la colocación del nuevo Big Bag.
- Una vez colocado, la junta exterior se vuelve a inflar para garantizar la estanqueidad con el nuevo manguito.
- A continuación, la junta inflable interior se desinfla, liberando el manguito del Big Bag anterior.
5. Evacuación de residuos a través de la trampilla lateral
La trampilla está equipada con una bolsa sin fin y un tapón hermético. El operario retira el tapón, desenrolla la bolsa para recoger los residuos de la manga y, a continuación, grapa la bolsa continua para garantizar la estanqueidad por ambos lados antes de volver a colocar el tapón.
Puntos fuertes del equipo
- Confinamiento máximo: Doble junta inflable y compuerta de evacuación que garantizan una manipulación sin exposición a los polvos.
- Sucesión fluida de los Big Bags: Sistema automatizado que permite un cambio rápido y seguro sin romper el confinamiento.
- Mayor seguridad para el operario: Sistema que impide cualquier exposición a polvos tóxicos o sensibles durante la manipulación.
- Reducción de los riesgos de contaminación: Evacuación de residuos totalmente confinada gracias a la trampilla equipada con una bolsa sin fin.
Media
Nuestro equipo en fotos

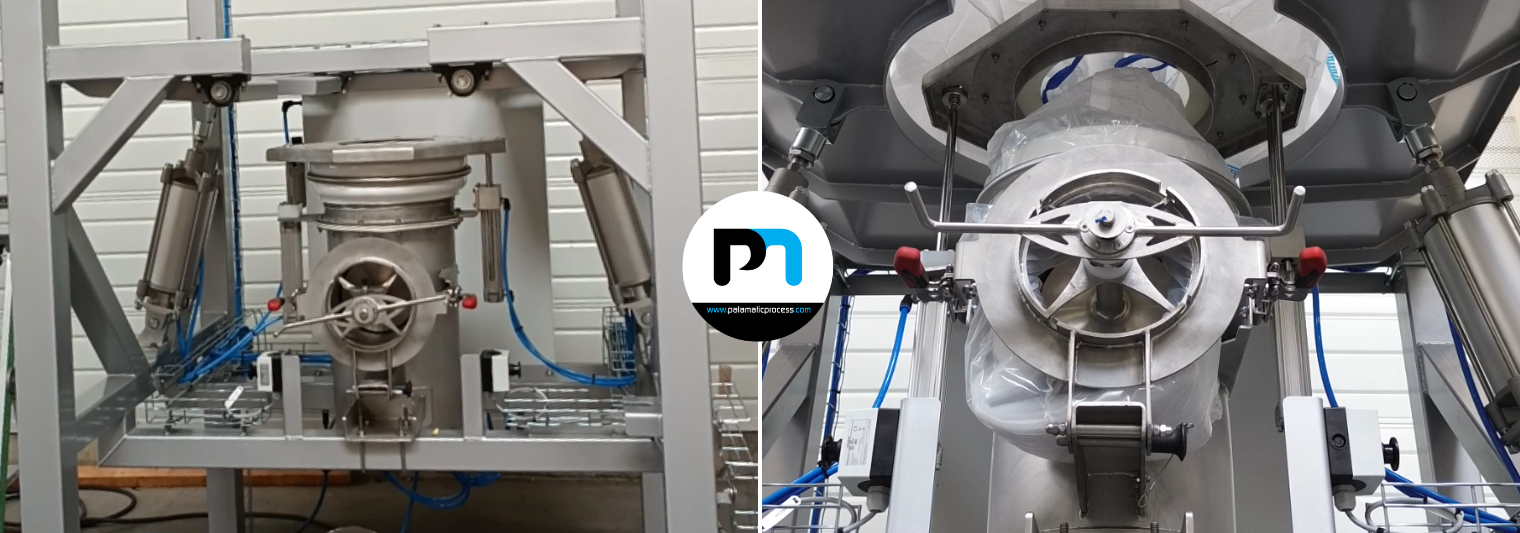

Flowmatic03 OEB con big bag
El Flowmatic 03 OEB en funcionamiento
Tubo de transferencia
Los polvos fluyen de forma hermética y continua a través de este tubo de transferencia
Tubo de transferencia cerrado
Tubo de transferencia cerrado
Cierre hermético
El cabezal OEB está sellado herméticamente para que no se escape nada de polvo.
Extracción de la bolsa
La bolsa se puede retirar con total seguridad.
Cierre del Big Bag
Cierre del big bag una vez vaciado
Cierre hermético
Features
Las características técnicas
| Aislamiento óptimo | Sistema de doble junta inflable que garantiza una conexión hermética entre el cabezal de llenado y el Big Bag. |
|---|---|
| Sistema de sucesión continua | Mantenimiento del confinamiento entre dos Big Bags gracias a una placa aislante y una trampilla lateral de evacuación. |
| Materiales de alto rendimiento | Estructura de acero inoxidable 316L, apta para entornos farmacéuticos y químicos. |
| Dosificación precisa | Integración de básculas para un llenado controlado y un seguimiento en tiempo real del peso. |
| Evacuación segura de residuos | Compuerta de evacuación equipada con una bolsa sin fin y un tapón hermético que garantiza una eliminación confinada de los residuos del manguito. |
| Adaptabilidad a los requisitos de la OEB | Diseño conforme a las normas de contención para industrias que manipulan polvos sensibles o tóxicos. |
| Facilidad de uso | Interfaz ergonómica que permite un ajuste simplificado de los ciclos de llenado y cambio de las Big Bags. |
